技術參數：
| 加工范圍 | 項目 | 2M9120A?型 |
| 工作臺上最大工件回轉直徑×最大工件長度 | Φ 200×500mm （8″×20″） | |
| 磨削工件直徑 外圓磨削 | Φ?5—50mm（?0.2″—2″） | |
| 內圓磨削 | Φ?10—50mm（?0.4″—2″） | |
| 刀具刃具 | Φ 200mm（ 8″） | |
| 磨削工件最大長度 | 外圓工件 | 400mm（?16″） |
| 內圓工件 | 75mm ( 3″) | |
| 刀具刃具 | 200mm（ 8″） | |
| 磨削平面尺寸 | （D×b）mm 200×50mm ( 8″×2″) | |
| 磨削工件最大重量 | 10kg | |
| 頭架 | 中心高 | 100mm ( 4″) |
| 頭尾架頂尖距 | 430mm ( 17″) | |
| 左右尾架頂尖距 | 500m (20″) | |
| 主軸孔錐度 | 莫氏 2、3 號 | |
| 主軸轉速(3級) | 110 , 200 , 300 r/ min（220V，60HZ 時 130 , 240 , 360 轉/分） | |
| 頭架回轉角度 | 90° | |
| 卡盤直徑 | Φ 100mm (Φ 4″) | |
| 砂輪架 | 砂輪架最大移動量 | |
| 垂直方向 | 200mm ( 8″) | |
| 橫向方向 | 200mm ( 8″) | |
| 砂輪架垂直進給量 | ||
| 手輪每轉 | 2mm ( 0.08″) | |
| 手輪每格 | 0.01mm ( 0.0004″) | |
| 砂輪架橫向進給量 | ||
| 手輪每轉 細/粗 | 1/4mm ( 0.04″/ 0.157″) | |
| 手輪每格 細/粗 | 0.005/0.02mm (0.0002″/0.0008″) | |
| 砂輪架回轉角度( 在水平面內 ) | ±90° | |
| 砂輪 | ||
| 砂輪轉速 | 2500 r/min（220V，60HZ 時 2950 r/min） | |
| 砂輪規格（D×b×d）mm | ||
| 平形（磨外圓用） | P Φ 200×20×Φ 75mm | |
| 平形（磨平面用） | P Φ 200×13×Φ 32mm | |
| 碟形 | D1 Φ 150×16×Φ 32mm | |
| 碗形 | BW Φ 125×35×Φ 32mm | |
| 內圓磨具 | 磨頭轉速 | 13500 r/min (220V，60HZ 時 16000 r/min) |
| 砂輪（D×b×d）mm | P Φ 25×20×Φ 6，P Φ 10×10×Φ 3 | |
| 砂輪的最大線速度 | 35 m/s | |
| 工作臺 | 工作臺最大縱向移動量 | 480mm ( 19″) |
| 工作臺縱向移動速度 | ||
| 液壓 | 0.1~6m/min ( 0.33~20ft/min ) | |
| 隨動 | ≤7m/min ( 23ft/min ) | |
| 手輪每轉工作臺移動量 | 17mm ( 0.67″) | |
| 隨動手輪每轉工作臺移動量 | 126mm ( 5″) | |
| 上臺面最大回轉角度 | ＋45°，－30° | |
| 液壓系統 | 頂尖孔錐度 | 莫氏 2 號 |
| 套筒移動量 | 14mm ( 0.55″) | |
| 工作壓力 | 0.8~1.2Mpa | |
| 輔助壓力 | 0.5~0.6Mpa | |
| 潤滑壓力 | 0.08~0.15Mpa | |
| 電動機 | 冷卻泵流量 | 22L/min |
| 電機總?cè)萘?/td> | 2.905Kw | |
| 砂輪架電動機 | 1.1Kw | |
| 頭架電動機 | 0.18Kw | |
| 液壓泵電動機 | 0.75Kw | |
| 冷卻泵電動機 | 0.125Kw | |
| 吸塵泵電動機 | 0.75Kw | |
| 其他 | 外形尺寸（L*W*h）mm | 1520×1142×1338 |
| 毛重 | 1700Kg | |
| 凈重 | 1350Kg | |

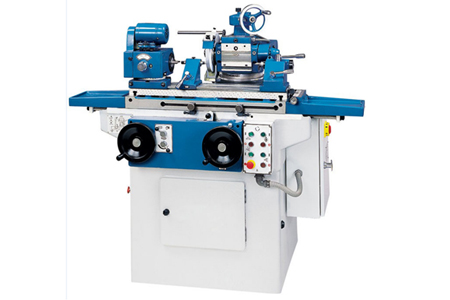

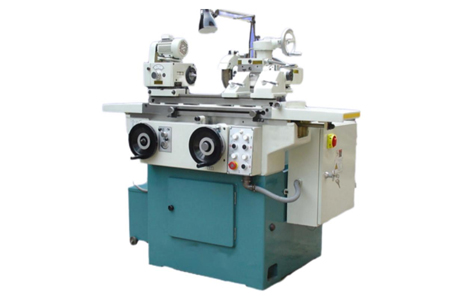

2M9120A 型多功能工具磨床是一種有多種用途的機床。它兼有外圓磨床和刃具磨床的特性，可以進行廣泛的磨削加工。能磨削圓柱形、圓錐形的內外表面，特別是小外圓和大錐度零件，也便于刃磨一般刀具，各種銑刀、鉸刀、擴孔鉆、插齒刀等。還可以磨削平面、斜面及分度零件等。
如訂購本廠的特殊附件，還可以刃磨直槽滾刀。
如自配附件，還可以擴大機床的使用范圍。
本機床適用于下列用戶：
1.需要進行上述各種磨削加工，但活雜量少，不需要配備一整套通用磨床的小廠、地方農機修造廠。
2.一般機修車間、工具車間、研究部門等。
3.作業面積有限，需要一機多用場合。
標準配置：
磨架（F1A）
左端尾架（F2A）
磨平面裝置（F3）
刀齒撐具（F4）
砂輪修正器與中心規（F5）
平衡架（F6）
加長軸（68）
滾刀刃磨附件（F11）
