技術參數：

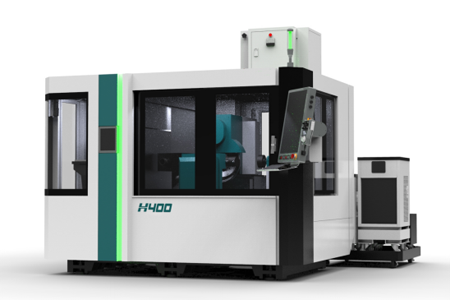

| 項目 | 單位 | 機型：H400 |
| C軸 | ||
| 行程 | Deg | ∞ |
| 最大速度 | rpm | 500 |
| 定位精度 | Deg | 0.006° |
| 重復定位精度 | Deg | 0.001° |
| X軸 | ||
| 行程 | mm | 115 |
| 快速進給速度 | mm/min | 10000mm/min |
| 切削進給速度 | mm/min | 0~3600mm |
| 定位精度 | mm | 0.005 |
| 重復定位精度 | mm | 0.002 |
| Z軸 | ||
| 行程 | mm | 600 |
| 快速進給速度 | mm/min | 10000mm |
| 切削進給速度 | mm/min | 0~3000 |
| 定位精度 | mm | 0.01 |
| 重復定位精度 | mm | 0.005 |
| B軸 | ||
| 行程 | Deg | -90°~+90° |
| 快速進給速度 | °/s | 200 |
| 切削進給速度 | °/s | 0~90° |
| 重復定位精度 | Deg | 0.002° |

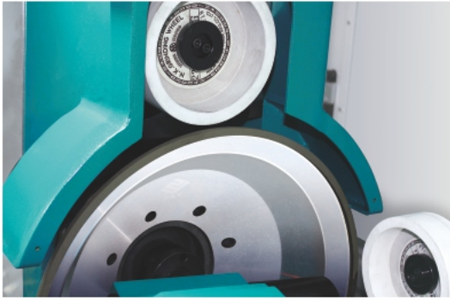

| 砂輪軸參數 | ||
| 砂輪直徑 | mm | 400 |
| 轉速 | rpm | 0~4000 |
| 功率 | Kw | 7.5 |
| 離線修整器 | ||
| 砂輪直徑 | mm | 150 |
| 最高轉速 | rpm | 8000 |
| 功率 | KW | 0.8 |
| 在線修整器（選配） | ||
| 砂輪直徑 | mm | 150 |
| 最高轉速 | rpm | 8000 |
| 行程 | mm | 0~63 |
| 修整進給速度 | mm/min | 0~720 |
| 修砂軸功率 | Kw | 0.8 |
| 加工參數（產品規格：不同規格需要更換工裝） | ||
| 最大厚度 | mm | 35 |
| 最大旋徑 | mm | φ50 |
| C軸工裝夾緊（視產品可增大） | ||
| 夾緊力 | N | 200~2500 |
| 裝機容量 | ||
| 總功率 | KW | 25 |
| 尺寸（長*寬*高） | mm | 3400*3600*1900 |
| 油冷卻過濾裝置尺寸（選配） | mm | 1800*1200*1500 |
| 機床凈重 | kg | 7500 |
產品描述 ：

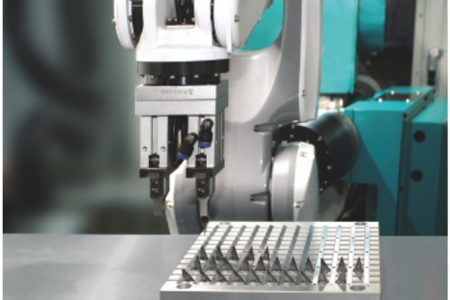

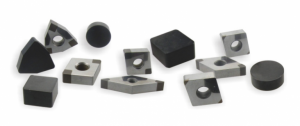

本設備屬于四軸磨削中心，主要適用于硬質合金、陶瓷和CBN等材質切槽和切斷刀具的磨削。采用先進的數控系統，并可通過六軸機器人實現上下料，可實現各個角度旋轉，減少了刀片翻轉工序，進一步提高效率，縮短磨削時間。通過更換工裝也可實現各種標準和非標刀具的磨削。
可選設備
集中過濾系統
油霧凈化器
