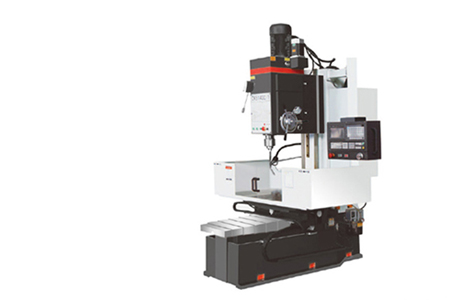

ZK5140C/I ZK5150C/I ZK5163C/I 數控立式鉆床
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 主要技術參數 | 單位 | ZK5140C/I | ZK5150C/I | ZK5163C/I |
| 最大鉆孔直徑 | mm | 40 | 50 | 63 |
| 最大進給抗力 | N | 16000 | 20000 | 26000 |
| 主軸最大輸出扭矩 | Nm | 350 | 400 | 460 |
| 主軸孔錐度 | Morse | 4 | 5 | 5 |
| 主電機功率 | Kw | 3 | 4 | 5.5 |
| 主軸變速范圍 | r/min | 31.5-1400（12極） | ||
| X/Y/Z快移速度 | mm /min | 8000 /8000 /2000 | ||
| 主軸箱上下行程 | mm | 470（手動） | ||
| 左右行程（X軸） | mm | 750 | ||
| 前后行程（Y軸） | mm | 600 | ||
| 主軸上下行程（Z軸） | mm | 250（自動240） | ||
| 主軸端面至工作臺距離 | mm | 0-650 | ||
| 工作臺尺寸 | mm | 1000×650 | ||
| 定位精度（X、Y) | mm | 0.05(0.04) | ||
| 重復定位精度（X、Y) | mm | 0.02(0.015) | ||
| 機床重量 | kg | 3300 | ||
| 外形尺寸（長x寬x高） | mm | 2450x2160x2550 | ||
特點與用途
◎ 數控系統編程筒單，操作方便，實用可靠。
◎ 本系列數控立鉆可完成鉆、擴、鉸、攻絲等工 序，適用于中小型軸類、盤類等零件的批量加工。
◎ 機床基礎件采用樹脂砂高強度鑄鐵，并經多次回火穩定處 理，機床導軌面及工作臺面均由超音頻淬火，數控磨床精密磨削而成，整體剛性高，精度保持性好。
◎ 本機采用加強型主軸結構，顯著提高主軸的幾何精度和徑向剛度.
◎ X、Y、Z、軸配交流伺服電機KND- 1000M-C數控系統、開機記憶功能(其它系統可根據客戶要求選配)。
◎ Z軸自動回零功能，主軸過載保護功能、自動退刀功能、集中潤滑和 工作液循環冷卻系統。
◎ 本公司注重不斷改進和提升產品的性能和質量，上述參數如有變更，恕不另行通知。
