技術參數：
| 規格 | 單位 | Z3032X7/Z3032X7P | Z3032X10 |
| 最大鉆孔直徑 | 毫米 | 32 | 32 |
| 主軸端點至工作臺面距離 | 毫米 | 300-700 | 200-910 |
| 主軸中心與立柱母線距離 | 毫米 | 275–680 | 330-1060 |
| 主軸行程 | 毫米 | 130 | 120 |
| 主軸錐孔 | – | MT3 | MT4 |
| 主軸轉速范圍 | 轉速 | 100-1600 | 108-1000 |
| 主軸轉速級數 | 毫米/轉 | 0.08-0.23 | 0.10-0.25 |
| 主軸進給范圍 | – | 8 | 6 |
| 搖臂回轉角度 | 度 | ±180° | ±180° |
| 主電機功率 | 千瓦 | 0.75/1.1 | 1.5/2.2 |
| 起重電機功率 | 千瓦 | – | 0.55 |
| 機床重量 | 公斤 | 415/385, 540/500 | 1150/1080 |
| 機床外形尺寸 | 厘米 | 126x65x139/133X75X149 | 1400x660x2060 |

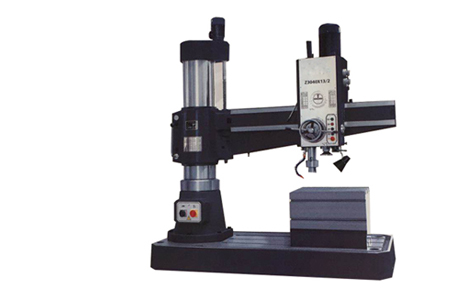

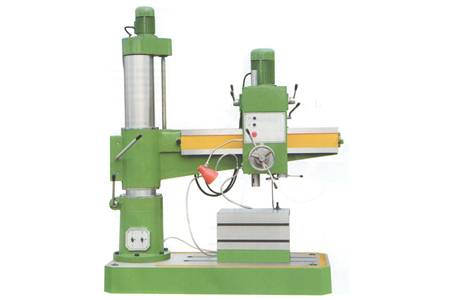

產品描述
Z3032搖臂鉆床是一種加工靈活的小型多用途機械搖臂鉆床。Z3032搖臂鉆具有自動進給功能，可提高勞動效率，減輕勞動強度，提高產品加工質量。Z3032搖臂鉆床比Z3032搖臂鉆床外徑大（200mm）。隨著夾緊力的增加，鑄鐵鉆孔直徑為35mm，鋼為26mm。
Z3032搖臂鉆床是一種用途廣泛的萬能機床，可對零件進行鉆孔、鉸孔、鉸孔、锪孔和攻絲加工。Z3032搖臂鉆床在配備工藝設備時，也可用于鏜孔，萬能工作臺還可在鉆床上進行鉆孔、鉸孔、鉸孔。Z3032搖臂鉆床廣泛應用于機械制造、礦山配件、機車制造、儀器儀表、五金加工、醫療器械等行業。
產品特點
● Z3032搖臂鉆床導軌、立柱、箱體采用高強度鑄鐵制造。鑄造后對鑄件進行熱處理，以消除鑄件的內應力。經熱處理消除內應力的鑄件，可長期保持機器主體的穩定性。立柱的表面和導軌相互接觸。表面淬火處理，保持導軌和立柱的硬度，機床能長期保持精度和耐用性；
● Z3032搖臂鉆床的電氣、電機按國家標準對機床電氣要求選用。國標電氣控制，機床更節能，運行時間更安全；
● 主軸箱轉動齒輪經精密研磨并滲碳淬火處理。齒輪箱運行噪音低，傳遞力好；
● 各滾動部件軸承均選用國產哈爾濱軸承，整機可高速切削；
● 主軸箱采用自動供油系統內循環潤滑，齒輪和軸承得到充分潤滑，解決了傳統潤滑方式頂齒輪潤滑不足的缺點；
● 主軸裝有行程保護開關，解決了工人誤操作或自動送料時，主軸送料到頂時損壞主軸或齒輪的問題；
● 立柱安全鎖緊裝置開關，當工人忘記松開鎖緊裝置時，自動升降能自動切斷電源，能很好地保護立柱不被拉傷和渦輪、蝸桿打滑；
● 絲桿采用品牌廠家制造。品牌廠家不是直接用圓鋼車床加工，而是嚴格按照回火、淬火等螺絲加工工藝生產加工。專用螺絲加工設備生產的螺絲，經過磨床精密加工。研磨，使用壽命是普通絲桿的兩倍，螺母為黃銅螺母，耐磨性好，精度好；
● Z3032搖臂鉆床從毛坯鑄造、零部件采購、供應商選擇，都經過嚴格的產品質量精度篩選。每道工序都經過嚴格檢驗，確保機床出廠時的整體精度要求。
標準設備
搖臂鉆床
減速套筒
退套楔
鉆夾頭
工作臺
卸荷器扳手
地腳螺栓
LED工作燈
調整墊
操作手冊
合格證
裝箱單
