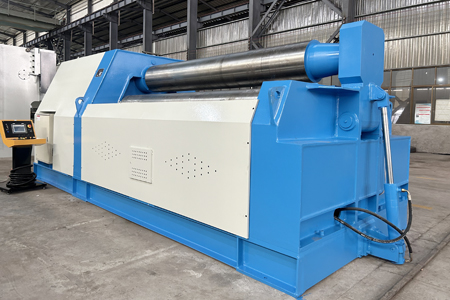

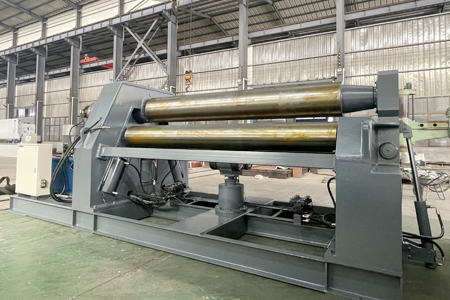

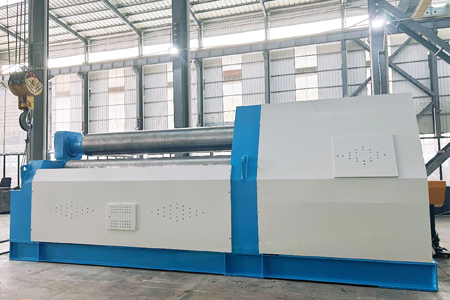

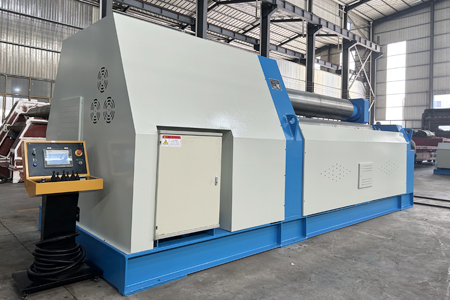

W12CNC-16X3000四輥數控卷板機
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
主要技術參數(均以q235板計算)
| 型號 | W12-16×3000 |
| 上輥直徑 | Φ320㎜ |
| 下輥直徑 | Φ300㎜ |
| 側輥直徑 | Φ250㎜ |
| 最大卷制板厚 | 16mm |
| 最大預彎板厚 | 12mm |
| 卷板最大板幅 | 3000㎜ |
| 工作輥驅動形式 | 上輥液壓馬達驅動＋行星減速減 |
| 板材屈服極限 | ≤245Mpa |
| 卷制速度 | 約4m/min |
| 預彎剩余直邊 | ≤1.5倍板厚 |
| 設備總功率 | 15KW |
| 卷制能力端曲 | ????????T12*B3000*φ500（σs≤245MPa） |
| 卷制能力中央 | T16*B3000*φ500（σs≤245MPa） |
W12四輥卷板機，系我公司引進德國和意大利先進技術設計生產。設備電氣、液壓等配置均選用國際或國內一線品牌。
該機全液壓驅動，數字化控制，整機結構先進，性能優越，效率高，在國際、國內同行業中均處于領先水平。我司四輥卷板機特點：1.側輥直線運動，增加工作穩定性 ?2.壓輥兩側采用絕對值編碼器控制同步。
下列用戶適用于使用四輥卷板機：
1.初次使用卷板機的用戶，因?yàn)檫@是一種最易操作的卷板機 2.操作者缺乏檢驗 要求高生產率 3.要求高精度，改進質量 4.希望只有一個操作者，減少勞動成本 5.由于板子尺寸大，生產量高或出于安全原因需要搬運裝置、送料裝置、托料裝置
主要標準件配置
| 名 ????????稱 | 內 ??????????????????容 | ||
| 軸??承 | 類????型 | 重型軋輥雙列調心軸承 | |
| 制造廠家 | 中國大陸 | ||
| 工?作?輥 | 工作輥材質 | 二級探傷、45#圓鋼整鍛 | |
| 硬 ???度 | HB260-300/HRC42-50 | ||
| 制造廠家 | 中國大陸 | ||
| 底盤和側機架 | 機加材料 | Q235A | |
| 加工方式 | 焊接結構件，數控鏜銑床加工 | ||
| 結構 | 直線導軌槽墻板 | ||
| 液壓馬達 | 制造廠家 | 中國大陸 | |
| 電動機 | 型????式 | Y型 | |
| 制造廠家 | 中國大陸 | ||
| 液壓系統 | 液
壓 泵 |
型 ???式 | 齒輪泵 |
| 制 造 廠 | 中國大陸 | ||
| 閥 | 制 造 廠 | 中國大陸 | |
| 主
油 缸
|
缸體與活塞桿 | 45鋼，調質HB217-255。 | |
| 制造廠家 | 中國大陸 | ||
| 主油缸密封 | UN型 | ||
| 制造廠家 | 臺灣 | ||
| 數控系統
|
主要電氣元件 | 西門子 | |
| 觸摸屏 | 西門子 | ||
| PLC可編程控制器 | 西門子 | ||
| 數控計算軟件 | 西門子 | ||
