技術參數：
| 參數項目 | 單位 | TPX6113 | TPX6113/2 | TPX6113B | TPX6113B/2 |
| 主軸 | |||||
| 主軸直徑 | mm | 130 | 130 | 130 | 130 |
| 主軸錐孔 | _ | Metric 80(可選 ISO7:24No50） | Metric 80(可選 ISO7:24No50） | ISO7:24No50 | ISO7:24No50 |
| 主軸最大扭矩 | N.m | 3136 | 3136 | 2950 | 2950 |
| 主軸最大軸向抗力 | N | 31360 | 31360 | 31360 | 31360 |
| 主軸轉數級數 | _ | 24 | 24 | 無級 | 無級 |
| 主軸轉數范圍 | r/min | 4-800 | 4-800 | 8-800 | 8-800 |
| 主電機功率 | KW | 15 | 15 | 18.5 | 18.5 |
| 平旋盤 | |||||
| 平旋盤最大扭矩 | N.m | 4900 | 4900 | 4694 | 4694 |
| 平旋盤直徑 | mm | 750 | 750 | 750 | 750 |
| 平旋盤轉速范圍 | r/min | 2.5-125 | 2.5-125 | 2.5-125 | 2.5-125 |
| 平旋盤轉速級數 | _ | 18 | 18 | 18 | 18 |
| 工作臺 | |||||
| 工作臺尺寸（長×寬） | mm | 1600×1400 | 1800×1600 | 1600×1400 | 1800×1600 |
| 工作臺最大承重 | kg | 8000 | 10000 | 8000 | 10000 |
| T形槽尺寸 | mm | 28 | 28 | 28 | 28 |
| T形槽數 | _ | 10 | 10 | 10 | 10 |

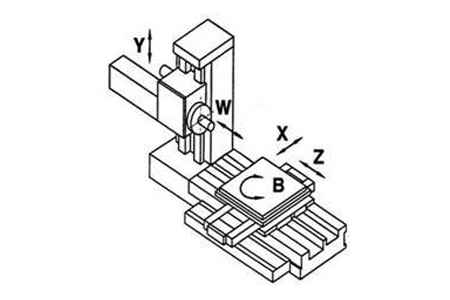

| 工作區域 | |||||
| X軸行程 | mm | 1600 | 2000 | 1600 | 2000 |
| Y軸行程 | mm | 1400 | 1800 | 1400 | 1800 |
| Z軸行程 | mm | 1500 | 2000(無后立柱) | 1500 | 2000(無后立柱) |
| W軸行程(主軸行程) | mm | 900 | 900 | 900 | 900 |
| U軸行程(平旋盤滑塊行程) | mm | 250 | 250 | 250 | 250 |
| B軸回轉角度 | （X°） | 360 | 360 | 360 | 360 |
| 主軸中心線至工作臺面最小距離 | mm | 0 | 0 | 0 | 0 |
| 進給速度 | |||||
| 快速速度（X/Y/Z/W） | mm/min | 2500 | 2500 | 2500 | 2500 |
| 主軸每轉各軸進給量范圍（X/Y/Z/W/U） | mm/rev | 0.05-8/0.01-2 | 0.05-8/0.01-2 | – | – |
| 各軸進給量范圍（X/Y/Z/W/U） | mm/min | _ | _ | 0.32-2500 | 0.32-2500 |
| 精度 | |||||
| 直線測量系統讀數精度（X/Y/Z）（Z軸測量用戶選配） | mm | 0.005 | 0.005 | 0.005 | 0.005 |
| B軸角度測量系統讀數精度（B軸測量用戶選配） | （X°） | 0.001 | 0.001 | 0.001 | 0.001 |
| 通用參數 | |||||
| 外形尺寸（長×寬×高） | mm | 6995X3647X3442 | 7030X4665X3800 | 6995X3647X3442 | 7030X4665X3800 |
| 機床重量 | kg | 24500 | 29300 | 24500 | 29300 |

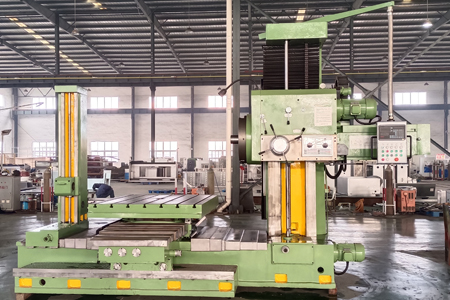

TPX6113數顯臥式銑床
機器功能與特點
特點：變形小，機床剛性好，對加工精度的提高極為有利。
性能優良
1、主軸為三層結構，剛性好，切削性能穩定，調速范圍廣。
2、主軸變速進給采用液壓預選，操作方便、省力、效率高，提高了自動化程度。
3、主軸箱升降的分配夾緊、工作臺的縱橫向運動和回轉運動均由按鈕站集中控制，連鎖性好，省時省力，方便快捷。可靠運行。
4、4×90度工作臺采用光學瞄準具，定位精度高。
5、所有運動部件均采用液壓-金剛石塊增力機構夾緊，夾緊力大，夾緊可靠。
6、床身、立柱、主軸等主要部件均采取了耐磨措施，提高了使用壽命。
7、床身和滑座導軌采用全封閉式不銹鋼護板保護導軌，美觀大方。

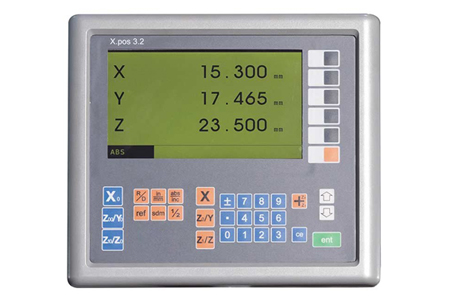

8、X、Y坐標配備國產高分辨率光柵數顯測量儀，精度0.005mm。
9、TPX6113數顯臥式銑鏜床在結構和制造工藝上吸收了國外先進技術。是按模塊化設計方法開發的數顯機。
10、適用于較大零件的多工作面的銑、鉆、鏜、攻絲、車削、銑端面等。
機器結構特點
機床總體設計布局為立臥床身T型分離結構，主軸箱上下移動，工作臺縱橫移動。
X、Y、Z軸坐標，淬火精加工后硬度可達45°-50°，精度高，摩擦小，精度保持性好。
移動機構采用快速電機快速移動通過快速箱的多個部件。頭架內置進給系統驅動各部分進行進給運動。主軸箱和工作臺配有液壓鎖緊裝置，運動平穩，定位精度高，承載能力大。
采用雙螺母機構，消除傳動間隙，保證位移精度。
X、Z軸采用抽屜式鋼板罩，Y軸導軌配有風琴式防護罩，防塵、防水，保護導軌、絲桿，美觀大方。主軸軸承、絲桿軸承、工作臺軸承均為瓦房店原裝P5級軸承。
X、Y、Z軸采用深圳博旺光柵尺，B軸采用圓形數顯。
標配：
Metric 80 機床
不帶后立柱
平面圓盤
XY軸NEWALL數顯尺
轉臺
鑄鐵導軌
可選設備：
后立柱
ISO 7:2450主軸
Z向數顯
B軸數顯(±20″)
