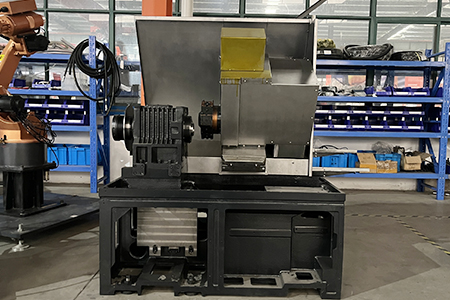

TCK25Y車銑復合數控車床
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 項目 | 單位 | 規格 | 備注 | ||
| 床身上最大回轉直徑 | mm | Φ510 | |||
| 最大切削長度 | mm | 235 | |||
| 最大切削直徑 | mm | 盤類Φ250軸類Φ150 | 臥式12工位動力刀架 | ||
| 滑板上最大回轉直徑 | mm | Φ250 | |||
| 主軸端部型式及代號 | A2-5 | ||||
| 主軸孔直徑 | mm | Φ56 | |||
| 最大通過棒料直徑 | mm | Φ44 | 中空卡盤可用 | ||
| 主軸箱 | 主軸轉速范圍/
主軸最大輸出扭矩 |
r/min/N·m | 50～4500/107 | ||
| 主電機
輸出功率 |
30分鐘/連續 | kW | 5.5/7.5 | ZJY208A-5.5AM | |
| 標準卡盤 | 卡盤直徑 | inch | 62 | ||
| X軸快移速度 | m/min | 24 | 滾動導軌 | ||
| Z軸快移速度 | m/min | 30 | 滾動導軌 | ||
| Y軸快移速度 | m/min | 24 | 滾動導軌 | ||
| X軸行程 | mm | 135 | |||
| Y軸行程 | mm | 60（±30） | |||
| Z軸行程 | mm | 370 | |||
| 標準刀架形式 | 臥式12工位 | BMT40動力刀架 | |||
| 刀具尺寸 | 夾頭規格 | ER20 | |||
| 外圓刀 | mm | 20×20 | |||
| 鏜刀桿直徑 | mm | Ф25/Ф20 | |||
| 刀架與動力頭傳動比 | 1:1直聯 | ||||
| 刀盤可否就近選刀 | 是 | ||||
| 機床重量 | 總重 | kg | 3000 | ||
| 最大承重 | 盤?類?件 | kg | 100(含卡盤等機床附件) | ||
| 軸?類?件 | kg | 250(含卡盤等機床附件) | |||
| 機床外型 | 長×寬×高 | mm | 1430×1025×1470 | 不含排屑器 | |
產品描述
1.該系列機床是ANTISHICNC的產品。該機床結構緊湊、外形美觀、主軸扭矩大、剛性高、性能穩定可靠、精度保持性?xún)?yōu)良。
2.采用30°或45°整體斜床身結構，配備高精度預緊臺灣直線滾柱導軌。該機床位置精度高，排屑順暢，適合高速高精度加工。
3.采用高精度主軸單元與主軸箱精密組裝，副主軸采用高精度電主軸與副主軸箱精密組裝。
標準配件：
| 配套件名稱 | 規格型號 | 生產廠家 | 備 ???注 |
| 數控系統 | GSK988系統 | 國產 | 廣州數控 |
| 主 電 機 | ZJY208A-5.5AM | 國產 | 廣州數控 |
| X軸電機
(帶剎車) |
130SJT-MZ100D | 國產 | 廣州數控 |
| Z軸電機 | 130SJT-M100D | 國產 | 廣州數控 |
| Y軸電機
（帶剎車） |
130SJT-MZ075D | 國產 | 廣州數控 |
| X軸滾珠絲杠 | φ32×12-635 | 進口 | Hiwin（臺灣） |
| Z軸滾珠絲杠 | φ32×12-1542 | 進口 | Hiwin（臺灣） |
| X軸導軌 | 35規格滾珠 | 進口 | Hiwin（臺灣） |
| Z軸導軌 | 35規格滾珠 | 進口 | Hiwin（臺灣） |
| X軸絲杠軸承 | 25X62X15 | 進口 | NSK/NTN（日本） |
| Z軸絲杠軸承 | 25X62X15 | 進口 | NSK/NTN（日本） |
| 液壓卡盤 | 6寸中空 | 國產 | 倍得福/科普特 |
| 刀 ???架 | 臥式12工位Y軸伺服刀架 | 進口 | 堡威/三和 |
| 冷卻排屑裝置 | 右側鏈板式排屑器 | 國產 | |
| 價格 | 含稅含包裝含附近港口運費 | 163000 |
隨機配件：
| 序號 | 附件名稱 | 型號規格 | 數量 | 備注 |
| 1 | 地腳墊鐵 | 1套 | ||
| 2 | 車削刀夾 | 外圓刀壓刀塊20X20 | 4套 | |
| 端面刀夾20X20 | 1個 | |||
| 鏜孔刀夾φ25 | 3個 | |||
| 刀套f20 | 各1個 | |||
| 3 | 冷卻排屑裝置 | 右側鏈板式排屑器 | 1套 | （選配） |
| 4 | 鐵屑小車 | 1套 |
