技術參數：
| 型號參數 | HLC500 | HLC500S | HLC630 | HLC630S |
| 工作臺尺寸（毫米） | 500x6C0 | 500×600 | 630×630 | 630×700 |
| 工作臺最大承重 (kg) | 500 | 600 | 1500 | 950 |
| 工作臺分度（°） | 1°x360/0.001°連續 | 1°x360/0.001°連續 | 1°x360/0.001°連續 | 1°x360/0.001°連續 |
| 工作臺T型槽(槽數x寬槽x槽距)(mm) | 6x14x80 | 6x14x80 | 5x18x125 | 5x18x125 |
| X/Y/Z 行程 (mm) | 800/600/600 | 800/6201600 | 1000/800/900 | 1050/750/900 |
| 快速移動速度(X /Y /Z) m/min | 20/15/20 | 20/15/20 | 20/15/20 | 20/15/20 |
| XYZ切削速度(mm/min) | 1-8000 | 1-8000 | 1-8000 | 1-8000 |
| 主軸中心線至工作臺面 | 50-650 | 40-640 | 0-800 | 120-870 |
| 主軸端面至工作臺中心 (mm) | 150-750 | 185~785(BT40)
158-758(BT50) |
200~1100 | 130~1030 |
| 主軸轉速 | 6000 | 6000/8000 | 6000 | 6000 |
| 主軸功率（千瓦） | 11/15 | 11/15 | 15/18.5 | 15/18.5 |
| 刀柄形式 | BT50 | BT50 | BT50 | BT5O |
| 拉釘 | BT50~45° | BT40-45°BT50~45° | BT50-45° | BT50-45° |
| 刀庫容量 | 24;32/40 | 24;32/40 | 24;32/40 | 24;32/40 |
| 換刀時間（秒） | 3.5 | 3.5 | 3.5 | 3.5 |
| 最大工具重量 (kg) | 25 | 25 | 25 | 25 |
| 最大刀具直徑 | Φ110?/?Φ220 | Φ110?/?Φ220 | Φ110?/?Φ220 | Φ110?/?Φ220 |
| 氣壓（兆帕） | 0.6~0.8 | 0.6~0.8 | 0.6~0.8 | 0.6~0.8 |
| 機床重量（公斤） | 10800 | 121500 | 13000 | 13500 |
| 機床輪廓尺寸（長 x 寬 x 高）mm | 3800x 3000x 3020 | 3800x 2800x 2900 | 4300x 3150x 3800 | 4300x 3150x 3600 |
| HLC800 | HLC1000 | HLC1000S | HLC1250 | HLC1500 |
| 800×800 | 1000×1000 | 1000×1000 | 1250×1250 | 1500×1500 |
| 2000/3000 | 5000 | 1500 | 7000/5000 | 8000 |
| 1°x360/0.001°連續 | 1°x360/0.001°連續 | 1°x360/0.001°連續 | 1°x360/0.001°連續 | 1°x360/0.001°連續 |
| 5x22x160 | 7x22x130 | 7x22x130 | 7x22x150 | 5x28x275 |
| 1200/900/900 | 1800/1400/1400 | 1600/1000/1000 | 1800/1400/1400 | 2500/1500/2000 |
| 20/15/20 | 16/12/16 | 16/12/16 | 16/12/16 | 9/9/9 |
| 1-8000 | 1-~5000 | 1-5000 | 1-5000 | 1-5000 |
| 0-900 | 0~1400 | 120~1120 | 0~1400 | 50~1550 |
| 200~1100 | 250~1650 | 200~1200 | 250~1650 | 610~2610 |
| 6000 | 6000 | 6000 | 6000 | 6000 |
| 15/18.5 | 18.5/22 | 18.5/22 | 18.5/22 | 18.5/22 |
| BT50 | BT50 | BT50 | BT50 | BT50 |
| BT50~45° | BT50~45° | BT50~45° | BT50~45° | BT50~45° |
| 24;32/40 | 30;3240 | 30;3240 | 30;3240 | 30;3240 |
| 3.5 | 7.5 | 7.5 | 7.5 | 7.5 |
| 25 | 25 | 25 | 25 | 25 |
| Φ110?/?Φ220 | Φ125?/?Φ240 | Φ125?/?Φ240 | Φ125?/?Φ240 | Φ125?/?Φ240 |
| 0.6~0.8 | 0.6~0.8 | 0.6~0.8 | 0.6~0.8 | 0.6~0.8 |
| 14000 | 26000 | 20000 | 28000 | 34000 |
| 4300x3150x3900 | 7400x 5900x 3820 | 6400x 5500x 3820 | 7400x5900x 3820 | 8200x6900x5000 |
| 型號參數 | HLC630SAPC | HLC630APC |
| 工作臺尺寸 | 630×700 | 630×630 |
| 工作臺數量 | 2 | 2 |
| 工作臺分度（°） | 1°x360/0.001° | 1°x360/0.001° |
| 最大裝載重量 (kg) | 950×2 | 800×2 |
| 工作臺T型槽(槽數x寬槽x槽距)(mm) | 5x18x125 | 5x18x125 |
| 最大工件尺寸 | Φ960?×800 | Φ1000?×900 |
| 三軸行程(X/Y/Z) (mm) | 1050/750/900 | 1100/800/1100 |
| 三軸進給速度(m/min) | 20 | 24 |
| 主軸中心線至工作臺面 | 0~750 | 50~850 |
| 主軸端面至工作臺中心 (mm) | 130~1030 | 125~1225 |
| 主軸錐孔 | BT50 | BT50 |
| 最大限度 主軸轉速(R/MIN) | 6000 | 6000 |
| 主軸電機功率（KW） | 15/18.5 | 15/18.5 |
| ATC 類型，工具容量 | 盤式30T（選配：鏈?zhǔn)?2T/40T） | |
| 3軸定位精度/重復定位精度 | 0.018/0.010 | 0.015/0.008 |
| 分表精度/重復精度 | 15/5 | 10/3 |
產品特點：
HLC系列 本機床底座、立柱、滑臺、主軸箱均采用優質鑄鐵HT300。主基礎采用大截面密筋設計，采用有限元分析，確保高抗彎剛度，抗扭剛度高，固有頻率高，抗振性能提高。
三軸線性導軌滿足高速技術性能。且精度要求高。經過二次時效處理，消除內應力。具有整體剛性好、吸振性能好、抗震性能好的特點。
廣泛應用于軍工、汽車、模具、機械制造等行業的箱體零件、外殼零件、盤形零件的加工。零件一次裝夾后，可進行銑、鏜、鉆、擴、鉸、攻絲等多道工序加工，精度高、自動化程度高、可靠性高、機電一體化程度高、操作簡單，整體造型美觀。

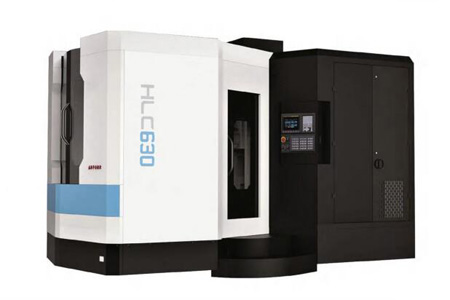

產品描述

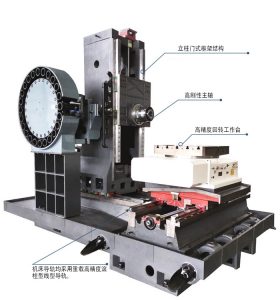

HLC系列臥式加工中心整體延續HC500A、HC630A、HC800A硬軌臥式機床結構，采用倒T型結構，一體式機座，床身前帶機座一體式結構，直線坐標導軌均為重載高精密滾柱型線軌，機床高速行進進給時震動小，低速進給無爬行，可承載重負荷切削，并具有高精度穩定性和動態響應特性。
機床可選用FANUC和西門子系統，轉臺、刀庫、主軸、線軌、絲杠均為臺灣品牌。
| 序號 | 標準配置 | 序號 | 可選配置 |
| 1 | 24 把機械手刀庫 | 1 | 32把機械手鏈?zhǔn)降稁?kù) |
| 2 | 主軸氣幕防塵系統 | 2 | 40 把機械手鏈?zhǔn)降稁?kù) |
| 3 | 工件冷卻系統 | 3 | 中心出水主軸（配高壓冷卻裝置） |
| 4 | 等分度數控回轉工作臺 | 4 | ZF齒輪箱傳動 |
| 5 | 自動潤滑系統 | 5 | 主軸油冷裝置 |
| 6 | 螺旋排屑裝置 | 6 | 任意分度數控回轉工作臺 |
| 7 | 鏈板式提升排屑器 | 7 | 刮板式提升排屑器 |
| 8 | 整體防護護罩 | 8 | 三軸光柵尺控制 |
| 9 | 工具箱 | 9 | 刀具檢測裝置 |
| 10 | 地腳螺栓及墊塊 | 10 | 工件檢測裝置 |
| 11 | 開門保護裝置（防護門） | ||
| 12 | 手提吹屑空氣槍 | ||
| 13 | 機臺清洗水槍 | ||
| 14 | 簡易油水分離器 |
