| 項目 | 單位 | CK400F | CK400S | CK400L |
| X,Y,Z軸行程 | mm | 400X300X260 | ||
| U,V軸行程 | mm | 80X80 | ||
| 最大工件尺寸[寬x深x高] | mm | 960X690X255 | ||
| 最大工件重量 | kg | 500 | 400 | |
| X,Y進給速度 | mm/min | Max.800 | Max.1800 | |
| 馬達系統 | ais | X·Y·U·V·Z軸AC伺服馬達 | X·Y軸線性馬達/U·V·Z軸AC伺服馬達 | |
| 線徑(標準) | mm | ?0.15-0.3(0.25) | ||
| 線張力 | gf | 300-2500 | ||
| 最大切割斜度(°)/工件厚度 | – | ±17.8°/80mm(廣角噴嘴,DA+DB=15mm) | ||
| 機械凈重(含水系統) | kg | 3200 | 3650 | |
| 加工液功率系統裝置 | ||||
| 過濾容量 | L | 340 | 809 | |
| 過濾方式 | – | 紙網 | ||
| 水質控制 | – | Auto | ||
| 液溫度控制 | – | Auto | ||
| 加工電源 | ||||
| 回路方式 | – | Power MOS Transistor | ||
| 最大輸出電流 | – | 25 | ||
| 設定單位 | A | 0.001 | ||
| 最大指令值 | mm | ±9999.999 | ||
| 外觀尺寸[寬x深x高] | mm | 2332X2145X2108 | 2431X2285X2108 | |
| 最大耗電量 | mm | 3相220V±5%/11KVA | ||

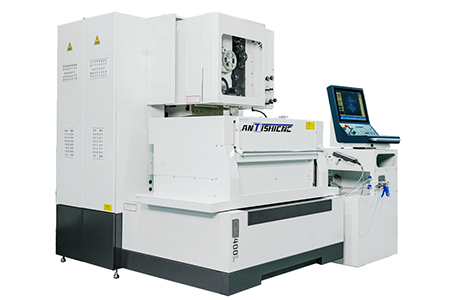

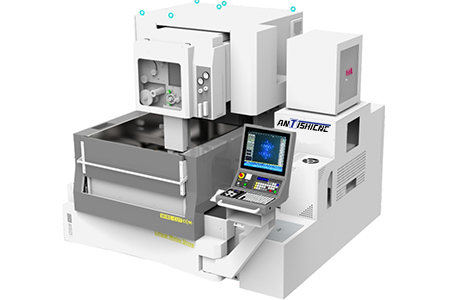

上海鞍提仕數控“CK”系列綜合線切割機床是一款具有X/Y/Z/U/V行程400*300*260*80*80mm高精度多軸數控中走絲線切割機床，具有高可靠性和高加工穩定性。該機床整體采用“機電一體化”設計，具有占地面積更小等諸多亮點。
標準加工精度：尺寸精度≤5μm Ra≤0.58μm（加工條件如下）
1）切削次數：3次；
2）工件厚度：50mm；
3）銅線：0.2mm；
4）材質：SKD11
5）切割形狀：（10*10mm）八角形；
6）水溫、室溫：25℃±2℃
| 序號 | 商品描述 | 數量 | 序號 | 商品描述 | 數量 |
| 1 | 離子交換樹脂 | 10升 | 18 | 圓頭內六角螺栓 90 | 4 |
| 2 | 紙網 | 2 | 19 | 圓頭內六角螺栓80 | 4 |
| 3 | 鉆石眼罩取付夾具 | 1 | 20 | 圓頭內六角螺栓 70 | 4 |
| 4 | 鉆石眼罩 (0.26mm) | 2 | 21 | 圓頭內六角螺栓 50 | 4 |
| 5 | 銅線（0.25mm） | 1 卷 | 22 | 內六角螺栓 40 | 4 |
| 6 | 給予電子（拋光） | 2 | 23 | 圓頭內六角螺栓 30 | 4 |
| 7 | 水嘴 | 6 | 24 | 圓頭內六角螺栓 20 | 4 |
| 8 | 春天 | 1 | 25 | 篩選 | 1 |
| 9 | 垂直校正器（放電塊） | 1 | 26 | 19英寸TFT液晶顯示器 | 1 |
| 10 | 工作夾具 | 2+2 | 27 | 直流傳統電源 | 1 |
| 11 | 液晶線控盒 | 1 | 28 | 交流無電解電源 | 1 |
| 12 | OV電源 | 1 | 29 | 冰箱 | 1 |
| 13 | 圓頭內六角螺栓 110 | 4 | 30 | 穩壓變壓器 | 1 |
| 14 | 圓頭內六角螺栓 100 | 4 | 31 | ANTISHICNC專用U盤 | 2 |
