在船舶制造與維修過程中，彎管機主要用于對各類管材進行彎曲加工，以滿足不同系統管道布局的復雜需求。
在船舶制造領域，彎管機是核心設備之一，應用于各關鍵系統，具體如下：
| 船舶部分 | 具體應用場景 | 彎管機作用 | 典型管材 |
| 動力系統 | 主發動機燃油管、潤滑油管、冷卻水管、排氣管路 | 加工特定角度，適配空間，保障動力傳輸 | 不銹鋼管、銅管、耐高溫合金管 |
| 管路系統 | 壓載水管、艙底水管、消防水管、生活用水管 | 沿船體結構彎曲布置，確保管路功能 | 鍍鋅鋼管、不銹鋼管 |
| 通風與空調系統 | 機艙通風管、貨艙通風管、冷媒管、冷凝水管 | 制作彎頭連接，適配艙室結構 | 鍍鋅鐵皮風管、銅管 |
| 船體結構與舾裝 | 欄桿扶手、桅桿支架、起重機支撐管 | 彎曲成型，增強結構強度 | 碳鋼、鋁合金管 |
| 特種船舶系統 | LNG 船低溫管路、化學品船耐腐蝕管路 | 高精度彎曲，滿足特殊環境需求 | 低溫合金管、耐腐蝕不銹鋼管 |
船舶動力系統中，主發動機的燃油管、潤滑油管、冷卻水管等部件需彎管機精準加工。如大型貨船柴油機燃油管經彎曲后適應發動機艙布局，保障燃油輸送。動力系統約 70% 管路需彎曲，加工精度影響動力傳輸。?
管路系統的壓載水管、艙底水管等分布船體各處，需沿肋骨、縱桁彎曲。郵輪艙底水管經彎管機加工確保排水，商船管路系統彎管數量可達數千個。?
通風與空調系統的通風管、冷媒管等，需彎管機制作彎頭實現連接與安裝。集裝箱船貨艙通風管經加工保障貨物通風。?
不同類型彎管機各有優勢：數控彎管機精度高、自動化強，用于動力系統等精密管路；液壓彎管機彎曲力大，適用于大管徑、厚壁管材加工。

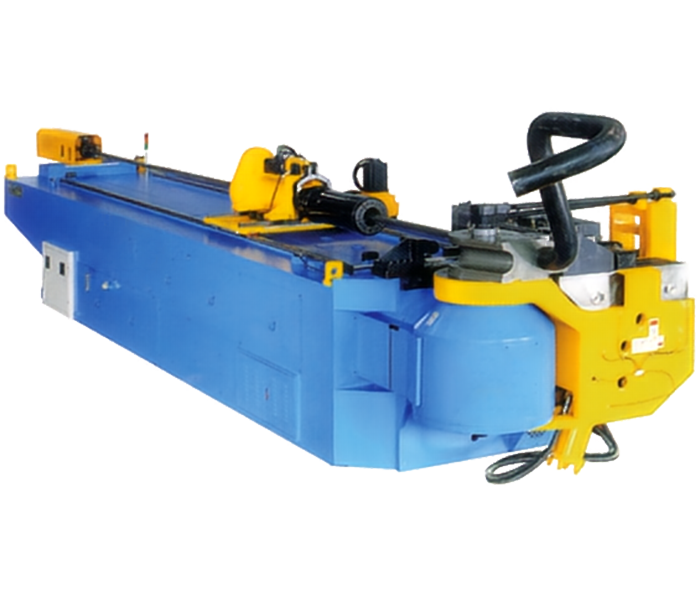

上海鞍提仕CNC275RHS+RBH-6A液壓電動數控彎管機
CNC275RHS+RBH-6A不僅彎曲精度高，也適用于大管徑、厚壁管的船舶管道，機器采用高剛性力學結構，優化彎管臂與頭布局，減少干涉。程序控制系統支持批量高精度彎曲、單模自動彎管，單管最多 50 彎。設備為 6 軸伺服驅動（送料 / 旋轉 / 滑座 / 芯棒 / 夾具）+2 軸Rexroth比例閥控制（彎曲 / 助推），配機器人級減速器，精度高、壽命長。
具備快速換模、芯棒緩?fù)朔劳蛊稹⒆詣訚櫥⒛K化電路維護功能。安全配置包括過載保護、急停按鈕、密碼權限、機械限位、異常報警。
標配芯棒、防震腳、油冷系統（無需外接冷卻）、附件工具包及中文手冊。結構緊湊穩定，適配復雜鋼管加工，兼顧效率與安全性，適合高精度批量生產。
CNC275RHS+RBH-6A的主要技術參數
| Description | Unit | CNC275RHS+RBH-6A | |
| 最大應用范圍： 以低碳鋼管 1.5D 的彎曲半徑為例 | mm | Φ275mm×10mm | |
| 最大應用范圍： 以不銹鋼管和鋁合金管的彎曲半徑 1.5D 為例 | mm | Φ275mm×8mm | |
| 最大應用范圍： 以圓管、非金屬管的彎曲半徑 1.5D 為例 | mm | Φ275mm×15mm | |
| 實心圓棒 | mm | φ120mm | |
| 彎曲半徑（D=管件和型材直徑） | mm | 1.2D-6.5D | |
| 彎曲半徑范圍 | mm | Φ80mm-1500mm | |
| 模具層數 | stack | Single | |
| 最大心軸長度 (*) | mm | 9000mm | |
| 最大進料行程 (*) | mm | 7000mm | |
| 送料方式 | mm | Direct or clamp | |
| 最大彎曲角度 | mm | 190° | |
| 模具中心高度 | mm | 185mm | |
| 每根管道可設置的彎曲次數 | bends | 30 | |
| 運行速度 | 彎管速度 | degree/ second | Max. 10° |
| 旋轉速度 | degree/ second | Max.60° | |
| 送料速度 | mm/ second | Max.300 | |
| 重復加工精度 | 彎曲角度 | degree | ±0.1° |
| 旋轉角度 | degree | ±0.1° | |
| 送料長度 | mm | ±0.1 | |
| 數據輸入方法 | 坐標數據（XYZ）或
工作數據（Y B C）或 3D STP |
||
| 彎曲伺服比例閥控制 | Rexroth 比例伺服閥 | ||
| 強大的輔助推動伺服比例閥控制 | Rexroth比例伺服閥 | ||
| 彎曲液壓缸直徑 | mm | 550mm | |
| 側輔助彎曲液壓缸直徑 | mm | 180mm | |
| 后增壓液壓缸功率 | Ton | 40Tons | |
| 管道支撐 | – | Hydraulic | |
| 主液壓油泵電機功率 | KW | 45KW | |
| 輔助液壓油泵電機功率 | KW | 30KW | |
| 旋轉管道伺服電機功率 | KW | 5.5KW | |
| 進料伺服電機功率 | KW | 11KW | |
| 小車左右伺服電機功率 | KW | 5.5KW | |
| 心軸回拉伺服電機功率 | KW | 5.5KW | |
| 夾緊調整伺服電機功率 | KW | 5.5KW*2 | |
| 機器毛重 | kg | 55000 | |
| 機器尺寸（長寬高） | mm | 16000X3900X2200 | |
如果你有加工形狀復雜、精度要求極高的船舶管件需求，歡迎咨詢上海鞍提仕。我們有豐富的CNC彎管機制造與運用經驗，能夠?yàn)槟闾峁I(yè)的技術支持。
關鍵詞：船舶發動機的燃油管彎管機、船舶潤滑油管彎管機、船舶冷卻水管彎管機、郵輪艙底水管彎管機、船舶通風管彎管機
