車銑復合機器中刀塔Y軸和立柱式Y(jié)軸的區別有哪些？

刀塔Y軸和立柱式Y(jié)軸是車銑復合機器中的兩種Y軸結構，不同的Y軸結構有著不同的特點。那么，刀塔Y軸和立柱式Y(jié)軸的區別有哪些呢？

參考圖片：

刀塔Y軸	立柱式Y(jié)軸

1.結構布局與運動主體

刀塔 Y 軸：整個伺服刀塔（含動力/固定刀座）被安裝在一個“立柱滑鞍”上，該滑鞍通過矩形/燕尾硬軌或線軌在機床床身上做 ±Y 向滑動。刀盤中心可沿主軸中心線上下（±Y）平移，實現徑向進給。

立柱式 Y 軸：機床采用“動立柱”理念，立柱（含主軸箱）整體在底座導軌上做 ±Y 向運動；刀塔僅負責回轉選刀，不承擔 Y 向運動。Y 軸重量大、導軌跨距寬，常做成箱中箱或龍門式封閉框架。

2.剛度與承載

刀塔 Y 軸滑鞍體積小、懸伸短，質量輕，加速度高；但導軌滑塊間距受限，重切時易產生低頭變形，剛性瓶頸在刀塔滑鞍本身。

立柱式 Y 軸利用整塊立柱鑄件+大跨距導軌，把切削力直接導入床身，抗彎、抗扭能力好，可承受大切深、大進給的銑削/鉆削負載，更適合鋼件、鈦合金等難加工材料。

3.精度與熱穩定性

刀塔 Y 軸因移動質量小、絲杠短，空行程定位精度容易做高（典型 0.01 mm/0.005 mm）；但滑鞍導軌磨損后調整間隙復雜，使用 2–3 年精度下降較明顯。

立柱式 Y 軸導軌長、貼塑/滾滑復合結構，磨損均勻；且立柱質量可吸收切削振動，長期精度保持性好，但初始幾何精度調試要求高。

4.加工范圍與干涉

刀塔 Y 軸行程一般 ≤±50 mm，適合小徑向槽、偏心孔、橫向螺紋等“小特征”加工；對刀簡單，換刀時 Y 軸自動回零，無碰撞風險。剛性有限，適合輕銑。

立柱式 Y 軸行程可達 ±100 mm 以上，可在一次裝夾內完成大偏距型腔、側面輪廓、五面體銑削，但需考慮立柱與尾座、棒料送料機的干涉，對編程/仿真要求更高。剛性大，適合重切大偏距。

5.成本與維護

刀塔 Y 軸在原有伺服刀塔上加一層滑鞍即可實現，機床改動小，維護只需調整滑鞍鑲條或更換絲杠支撐軸承。

立柱式 Y 軸需重新設計立柱、底座及防護，成本高；后期需定期檢測立柱水平、導軌平行度，維護費用高。

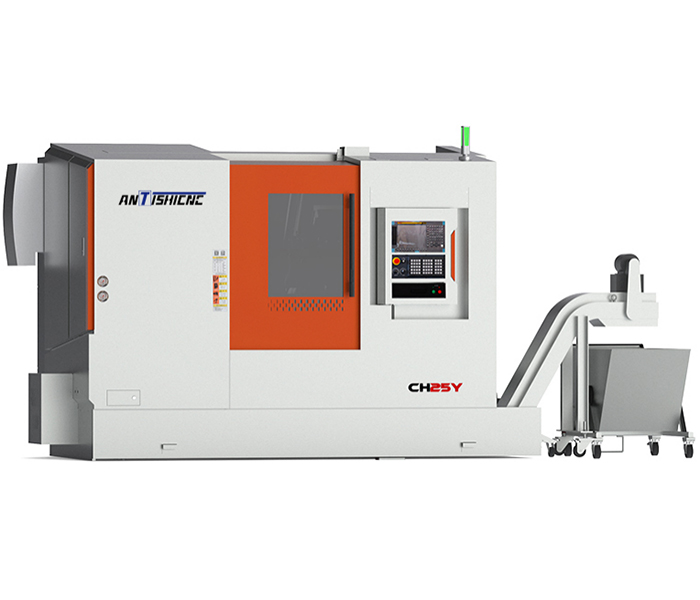

近日，上海鞍提仕機械設備有限公司收到一家機器人組件制造商的詢價，根據客戶的需求，我們向客戶推薦了CH25Y車銑復合機床。

CH25Y車銑復合機器是由高檔數控系統控制的高性能、多功能車削中心。機床整機的強度、動靜態剛度、主要部件的機械結構、防護、冷卻等均按現代優化思路設計，是一款高剛性、高精度、優良的精度保持性、生產效率高、操作便捷、造型美觀、防三漏效果理想的全功能數控機床。刀架采用進口12工位臥式動力刀架，精度高、剛性好、選刀時間短。機床C軸配以0.001°高分辨率編碼器，并與機床主軸同軸裝配，確保C軸定位精度和高可靠性，并可連續分度。該機器具有大行程Y軸和縱橫向銑削功能，可一次裝夾完成對工件外圓、端面的車、銑、鉆、攻的復合加工，避免了多次裝卡誤差，保證了零件精度，對于復雜零件的加工尤顯其優越性。能較好的適應航空、航天、汽車、輕工、機械等行業對數控機床功能及精度越來越高的需求。

如果您也有車銑復合機床的需求，歡迎來圖咨詢上海鞍提仕。我們有豐富的數控機床制造與運用經驗，能夠?yàn)槟闾峁I(yè)的技術支持。
