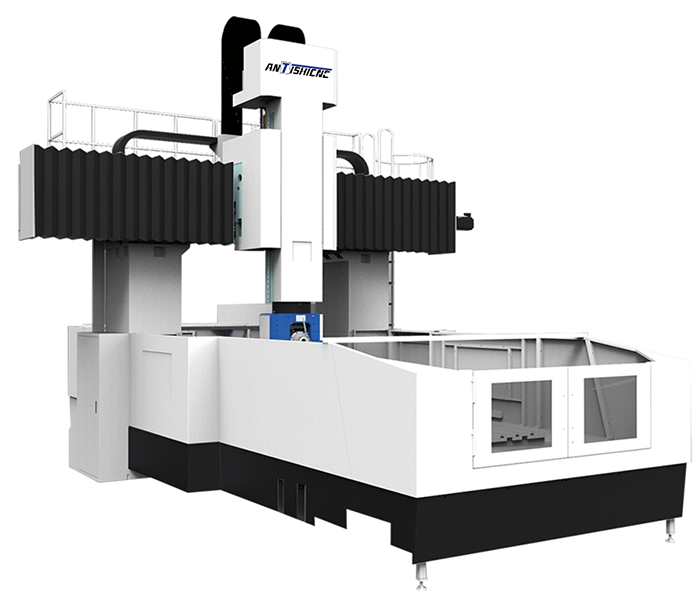

五軸龍門加工中心作為高端機械加工領域的核心設備，是機械、電子、計算機等多領域技術深度融合的結晶。它以穩固的龍門式框架為基礎結構，除 X、Y、Z 三個直線運動軸，還配置了兩個旋轉軸，常見的旋轉軸組合形式包括 A/B 軸、A/C 軸或 B/C 軸 。這兩個旋轉軸的加入，賦予了刀具或工件在空間中實現多角度、多方位運動的能力，使其能夠以更靈活的姿態接近工件，從而實現對復雜形狀工件的高精度加工。?
相較于普通加工中心，五軸龍門加工中心優勢顯著。在加工精度方面，一次裝夾完成多面加工的特性，有效減少了工件的裝夾次數和定位誤差。例如，在加工大型箱體類零件時，普通加工中心需多次裝夾，累計誤差可能影響零件精度，而五軸龍門加工中心可避免此類問題，大幅提升加工精度。在加工效率上，減少裝夾次數節省了時間，且五軸聯動功能能讓刀具沿著更優化的路徑運動，縮短加工周期。同時，憑借五軸聯動功能，它可加工出自由曲面、復雜型腔等傳統加工方式難以完成的形狀，像葉輪、渦輪等具有扭曲曲面的零件，在五軸龍門加工中心下也能精準成型。?

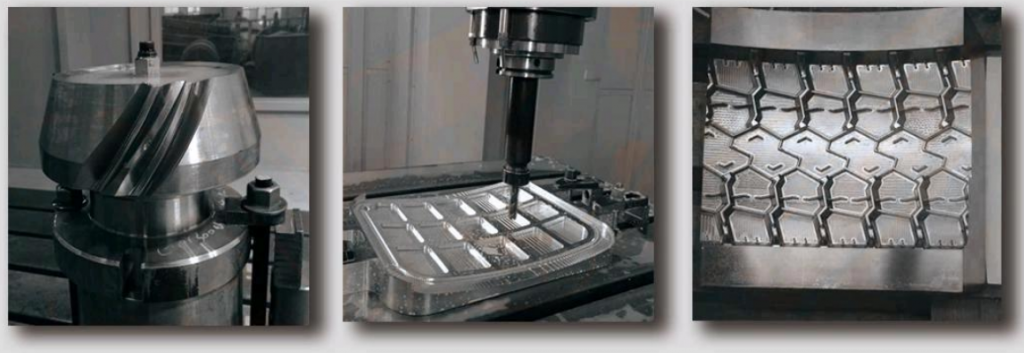

樣品
在航空航天領域，五軸龍門加工中心發揮著不可替代的作用。飛機發動機葉片為了滿足空氣動力學要求，有著復雜的曲面造型和嚴格的精度標準。五軸龍門加工中心通過精確控制刀具路徑，能精準加工葉片，確保其空氣動力性能，保障發動機的高效運轉。在汽車制造中，它不僅用于加工發動機缸體，還能制造高精度的汽車模具。以汽車覆蓋件模具為例，五軸龍門加工中心能夠快速、精確地加工出模具的復雜型面，提升汽車零部件的質量與生產效率，助力汽車外觀和性能的優化。在模具制造行業，無論是精密的注塑模具還是壓鑄模具，五軸龍門加工中心都能憑借其高精度和高效率，快速生產出符合要求的模具，大幅縮短模具開發周期，提高企業的市場競爭力。此外，在船舶制造領域，它可用于加工船用螺旋槳等復雜部件；在醫療器械行業，能加工出高精度的骨科植入物；在高端裝備制造中，也為各種復雜零部件的加工提供了可靠保障，全方位推動各行業向高精度、高效率方向發展。
| 產 品 型 號 | GMC2040u/t | 單 位 | ||
| 工作臺 | 工作臺尺寸 | 2000×4000 | mm | |
| 兩立柱間距離 | 2400 | mm | ||
| 工作臺承重 | 14000 | Kg | ||
| 加工范圍 | 工作臺前后移動距離（X軸） | 4200 | mm | |
| 滑板左右移動距離（Y軸） | 2600 | mm | ||
| 滑枕上下移動距離（Z軸） | 1400 | mm | ||
| 主軸頭A軸擺角 | ±105 | o | ||
| 主軸頭C軸轉角 | ±360 | o | ||
| 主軸垂直時主軸端面至工作臺面距離 | 最大 | 1500 | mm | |
| 最小 | 100 | mm | ||
| 主軸水平時主軸中心至臺面距離 | 最大 | 1840 | mm | |
| 最小 | 440 | mm | ||
| 主 ?軸 | 錐孔 | HSK-A100 | ||
| 轉數范圍(無級) | 150～15000 | r/min | ||
| 最大輸出扭矩 | 120/145（S1/S6） | Nm | ||
| 主軸電機功率 | 45/45（S1/S6） | kW | ||
| A軸最大扭矩 | 1200（夾緊時2160） | Nm | ||
| C軸最大扭矩 | 1100（夾緊時3024） | Nm | ||
| 滑枕截面積 | 460×460 | mm | ||
| 刀庫（岡田） | 形 式 / 容 量 | 鏈?zhǔn)?0把 | ||
| 最大刀具長度 | 350mm | |||
| 最大刀具直徑（滿刀） | Φ100 | |||
| 最大刀具重量 | 25Kg | |||
| 換刀時間（刀對刀） | 20S | |||
| 進 ?給 | 切削進給速度范圍 | X軸 | 1～10000 | mm/min |
| Y、Z軸 | 1～20000 | mm/min | ||
| A、C軸 | 60 | r/min | ||
| 快速移動 | X軸 | 20000 | mm/min | |
| Y、Z軸 | 25000 | mm/min | ||
| A、C軸 | 60 | r/min | ||
| 定位精度 | X軸 | 執行標準VDI/DGQ3441 | 0.025 | mm |
| Y軸 | 0.015 | |||
| Z軸 | 0.01 | |||
| A/C軸 | 8 | ″ | ||
| 重復定位精度 | X軸 | 執行標準VDI/DGQ3441 | 0.008 | mm |
| Y軸 | 0.008 | |||
| Z軸 | 0.008 | |||
| A/C軸 | 5 | ″ | ||
| 機床重量 | 50 | t | ||
| 電氣總?cè)萘?/td> | 130 | KVA | ||
| 機床外形尺寸（長×寬×高） | 12000×6500×6800 | mm | ||
如果你也有五軸加工中心的需求，歡迎咨詢上海鞍提仕，我們會為你提供專業的建議！請聯系contact@antsmachine.com
