如何使用電火花多軸穿孔機加工孔板圓盤？

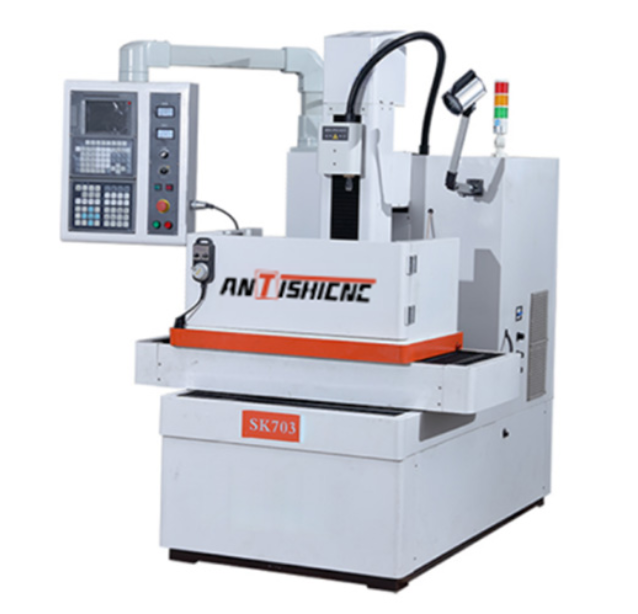

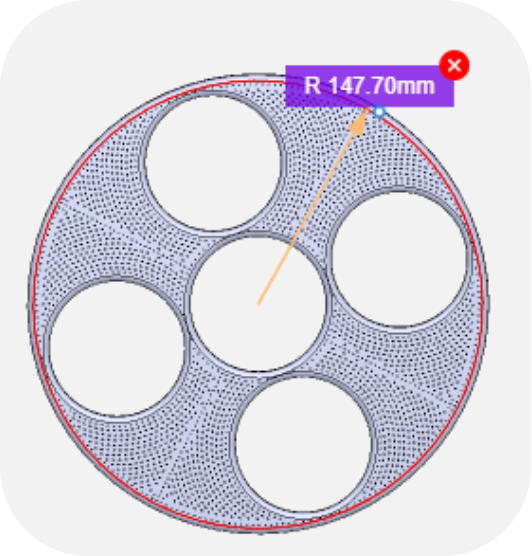

本月上海鞍提仕公司的馬來西亞客戶再次定制了一臺EDM數控多軸穿孔機用來加工孔板圓盤，該飛圓盤的尺寸直徑約303mm,厚度為6.5mm，重量為0.62KG，需要加工圖紙中方孔0.6mm，傾斜孔0.4mm，經過上海鞍提仕工程師技術研究和探討，最后為客戶定制SK703 EDM多軸穿孔機,該EDM穿孔機可直接穿透斜面、曲面，不受材料硬度、韌性的限制。且設備已經實現5軸聯動.除可加工普通導電材料外，還可順利加工不銹鋼、硬質合金、淬火鋼、高溫耐熱合金、銅合金、鈦合金等難加工的導電材料。以下是改設備定制行程主要參數：

為提高機床的定位精度和可靠性，機床X、Y、Z軸均采用松下交流伺服電機驅動，臺灣直線導軌及臺灣滾珠絲杠傳動；運動軸、b軸采用松下交流伺服電機通過數控回轉工作臺驅動，運動軸W采用松下交流伺服電機驅動，采用滾動導軌及滾珠絲杠控制。

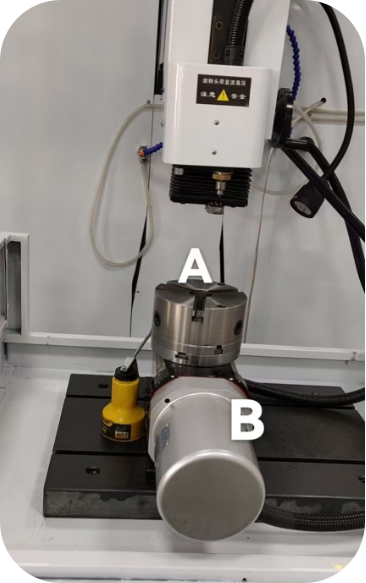

多軸數控鉆孔機鉆孔夾具	鉆孔部件

SK703 EDM穿孔機配有水電導率自動控制工作液系統，可對水電導率進行自動檢測及處理。系統配有三級過濾，高壓工作液采用氣液增壓泵，工作液罐為不銹鋼板制作。該系統由不銹鋼水箱、自吸泵、高壓泵、節流閥、過濾器、水電導率自控系統及管路組成，可實現加工過程中的沖洗、加工區域的冷卻和排屑。

如需了解更多定制方案，請聯系上海鞍提仕機械設備有限公司，我們提供客戶及時的技術支持、培訓和備件供應！

EDM穿孔機官網:?http://www.weiboyx.cn/edm-drill/

關鍵詞：電火花機,電火花穿孔機，數控穿孔機
