怎么判斷數控車床數控銑床軸向？

數控車床的 X軸

數控車床中的X軸負責工件的橫向移動。X軸是以工件中心線為基準軸，其正方向朝右側的，X軸的運動是由交流伺服電機驅動的，可以精確定位，實現高速移動和高精度加工。

數控車床的 Z軸

Z軸是數控車床中的縱向軸，其位置是以?shī)A緊在主軸的刀架上的切削刀片為基準點。Z軸方向朝向加工旋轉軸或者工件的軸線，它通過電機的切割壓力驅動，可以控制加工深度。Z軸還可以用來控制工件的直徑，例如，在車削加工中，它可以控制工件的過切量、切削深度和半徑。

在數控車床上，X軸和Z軸是互相協作的，同時進行。它們的位置關系取決于工件的形狀和材料。在加工過程中，編程人員通過高質量的編碼器來控制加工軌跡，以實現高精度的加工要求。

總之，數控車床中的兩個最重要的軸向是X軸和Z軸。它們的協作和精準動作可以使數控車床在高速、高精度、高效率方面實現超越傳統車床的加工水平。同時數控車銑復合機具備主軸分度功能，也就是我們平時說的C軸，可以實現各個角度的控制，用來銑削各種復雜的工件。如下圖1所示。

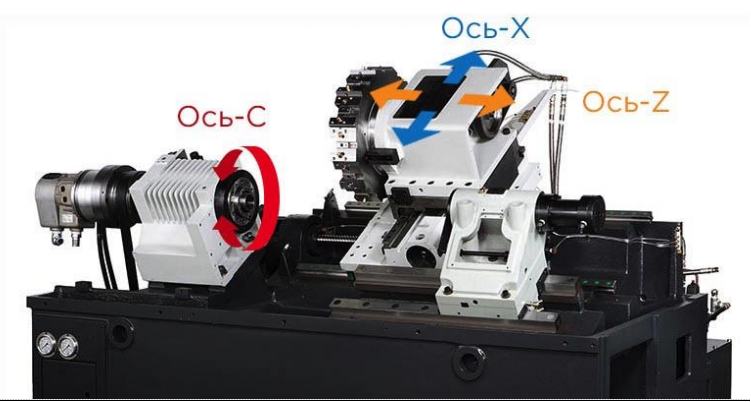

圖一： 數控車銑機床軸向說明

那么如何判斷數控銑床、五軸加工中心的軸呢？

可以根據笛卡爾坐標系判斷數控機床坐標軸的直線方向和旋轉軸方向

數控五軸，通常指的是三個直線軸和兩個旋轉軸，即X、Y、Z直線軸。兩個旋轉軸是A、B軸或者是兩個A、C軸或者是兩個B、C軸。我國標準JB3051-82規定: 數控機床直線運動的坐標軸X、Y、Z，規定為右手笛卡爾坐標系。 (ISO 國際標準化組織也規定使用手笛卡爾坐標系》 其各軸的方向根據下圖2與3判斷

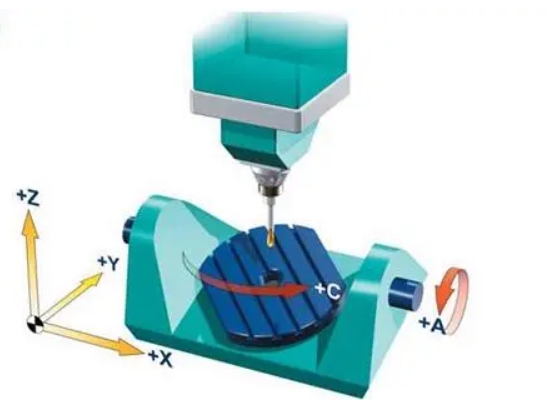

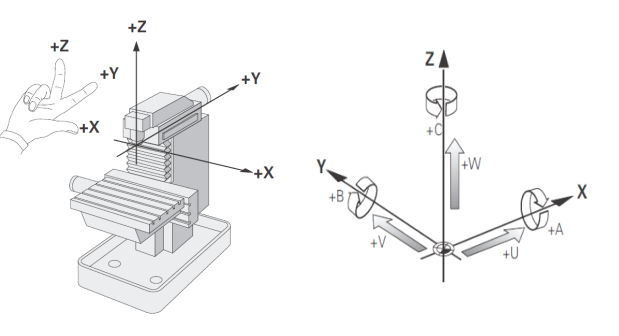

圖二：右手笛卡爾坐標系方法判斷軸向	圖三：五軸數控加工中心各個軸向判斷
