發那科圖形化輔助編程：提升CNC加工效率的利器

一、FANUC 圖形化輔助編程功能概述

FANUC目前在CNC上應用的圖形化輔助編程上功能有Manual Guide i、Manual guide 0i，Turn Mate i，此三種功能特點如下：

其中，以Manual Guide i功能最為強大，可以大幅簡化車間編程工作。該軟件可以輔助操作/編程人員在短時內完成部件特征到加工程序的轉化，極大地提高了工作效率。利用Manual Guide i功能可以在FANUC系統上輕松的進行車削、銑削和復合加工的編程操作，同時還可以模擬驗證加工程序。

二、Manual Guide i 功能介紹

1軟件特點

Manual Guide i 是符合人體工程學操作特點的軟件，以 ISO 編程代碼格式為基礎，通過圖形化操作界面和引導性操作步驟完成零部件編程。

具有綜合操作界面，重要操作集中于一個界面，避免重復切換；與 CAD/CAM 軟件兼容性好，可直接使用其生成的 ISO 加工程序。

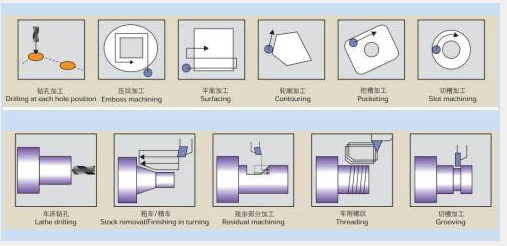

最大特點是程序編輯功能強大，支持多種加工循環程序，可加工模擬驗證程序。

2使用方式

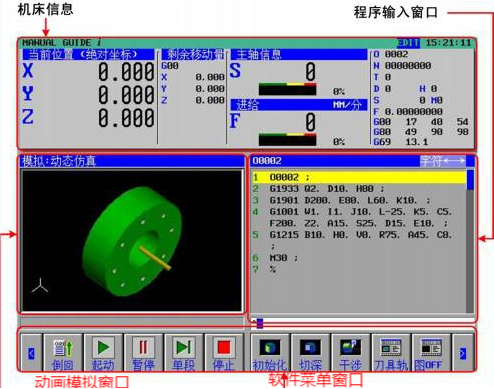

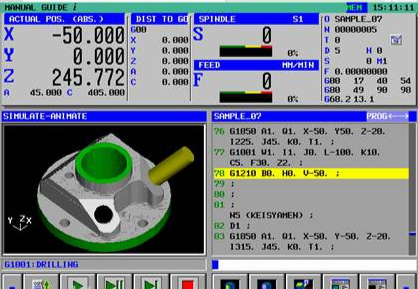

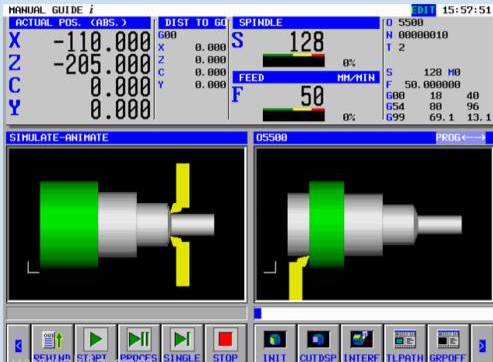

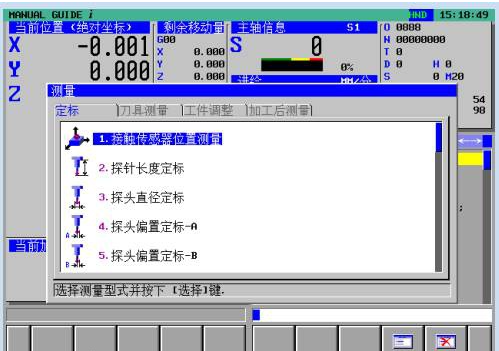

Manual Guide i 軟件可以分別應用于T（車）和M（銑）系列的系統，內部功能模塊主要包括四個部分：基本編程功能、通用信息、ISO編程、刀具和偏置部分?；揪幊坦δ苣K可以模擬CNC的3種工作方式：EDIT、MEM和JOG。分別可以完成程序編輯修改、程序運行與模擬及手動操作的功能。其中加工模擬過程可實現動畫和刀具軌跡的顯示，方便驗證加工程序的準確性。通用信息模塊及刀具和偏置模塊主要是設定機床坐標系、機床零點和刀具偏置等信息，可以更加準確的編制程序并通過仿真進行驗證。ISO編程模塊也提供了直接進行ISO編程的功能，同時還可直接加入輔助功能代碼，方便易用。另外，Manual Guide i 還提供了全面的測量功能使用畫面，包括刀具測量、工件測量、加工后測量等。利用這些工具可以進行刀具基本數據測量，工件找正和工件加工到位檢測等操作。

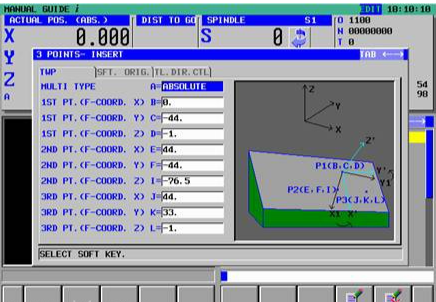

隨著數控系統的不斷升級，Manual Guide軟件也在不斷更新，對于一些操作性要求較高的功能直接集成到軟件中，如傾斜工作臺平面分度指令等，幫助用戶更好的使用CNC功能。

三、選購注意事項

大家在選購時一定要注意，發那科的系統分為1包，3包，5包，價格也相差很多，5包系統是不能配置manual guide i 的，只有1包和3包支持，采購機床時不能只看廠家配置的系統品牌，還要關注系統包的類型。

所以，采購機床不能光看廠家配置的東西是哪個廠家的，就比如說發那科系統，發那科系統有1包3包和5包之分，價格也相差很多。

同樣是發那科電機，又分阿爾法和貝塔電機。

同樣是三菱M80系統，又分為M80A和M80B兩款，這兩者又相差一萬多塊錢。同樣是三菱11kw電機，又有D11和DG11這兩款電機，價格又有很大差別，所以選機床選好機床得去細品，不能光看表面。

又如同樣是臺灣健椿BT40-150主軸，又分四顆和六顆軸承的，這兩者又有很大的價格差。

所以?xún)蓚€(gè)機床廠家報價如果配件都是同一家的還要去看用的是什么規格的配件，千萬不要被價格蒙住了雙眼，在價格透明的社會里，肯定是好貨不便宜便宜沒好貨!
