技術參數：
| 主要規格 | 單元 | C61160/180/200/220/250 | CC61160/180/200/220/250 | CC61315/350/400/500/630 |
| 床身上最大回轉直徑 | 毫米 | 1600/1800/2000/2200/2500 | 1600/1800/2000/2200/2500 | 3150/35004000/5000/6300 |
| 刀架上最大回轉直徑 | 毫米 | 1200/1400/1600/1800/2200 | 1200/1400/1600/1800/2200 | 2500/2800/3000/4000/5000 |
| 最大工件加工長度 | 米 | 4~20 | 5~20 | 5~20 |
| 頂尖間最大重量 | 噸 | 25、32、40 | 40、63、80 | 100、 120、 150、 200 |
| 床身寬度 | 毫米 | 1600(三導軌) | 2050(四導軌) | 分體床身 |
| 主軸轉速范圍 | 轉速 | 0.8~160 | 0.63~125 | 0.5~100;0.4~80;0.2~40 |
| 主電機功率 | 千瓦 | DC75 | DC90/110/125 | DC143/160/185 |
| 閉式中心架 | 毫米 | Φ400~Φ750(C61160) | Φ400~Φ800(CC61160) | Φ500~Φ1200(CC61315) |
| 開式中心架 | 毫米 | Φ800~Φ1500(C61160) | Φ800~Φ1400(CC61160) | Φ1200~Φ2250(CC61315) |
| 5m機型重量 | 公斤 | 46000 | 63000 | |
| 每米增加重量 | 公斤 | 2500 | 3000 | |
| 機床外形尺寸5m | 毫米 | 10672 x 2479 x 2280(C61160) | 14100 x 4348 x 2445(CC61160) | 12750 x 4740 x 3550(CC61315) |
| 刀架形式 | 框式刀架或立式四工位刀架選配 | 框架刀架 | 框式刀架 | |
| 數顯系統 | 選配 | |||
| 磨頭裝置 | 選配 | |||
| 銑頭裝置 | 選配 | |||
| 鏜孔裝置 | 選配 | |||

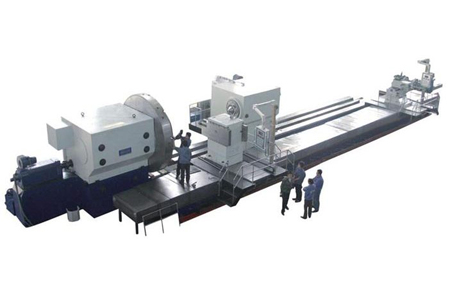

產品介紹
數控重型臥式車床是我公司引進吸收國內外先進的設計制造技術，改進了原有C系列基型產品，形成了全新產品組成，經過不斷的改進提高，該機床已達到和接近國際先進水平。本車床可承擔各種黑色金屬、有色金屬和鑄鐵、鋼等材料的車削工作，還能夠加工重型軸類、盤類零件的端面、外圓、內孔、錐面、切槽、圓弧面及公制、英制、模數和徑節螺紋等。
該機床主軸采用二支承結構，具有很好的剛度及較大扭矩輸出;床身采用底排屑方式，排屑方便。機床各部均具有單獨油泵，強制潤滑;機床尾座及刀架均帶有快速移動、終端保險等功能。尾座上體采用內置式結構，尾座整體移動采用機動移動裝置。機床回轉直徑較大，刀架的懸伸較長，需要在刀架進給裝置下方增加輔助支承裝置。機床轉速、進給量和功率特性等設計合理，均能很好地滿足粗精加工需要。機床具有剛性強、效率高、節能、安全可靠、操作方便和造型美觀等特點。
對于分離床身結構，機床主要由刀架床身、工件床身、主軸箱、尾座上體、尾座下體、床鞍刀架、自動鐵屑輸送裝置、閉式中心架、開式中心架，移動走臺、數控系統、靜壓系統( 根據機床噸位選配)、電氣控制裝置等部件組成。尾座、閉式中心架和開式中心架可在工件床身上移動，刀架在刀架床身上移動。工件床身與刀架床身之間設有鐵屑輸送裝置，刀架和尾座設有托鏈裝置。
數控系統選用進口日本FANUC oI-TF、德國SIEMENS 828D、北京凱恩帝等數控系統(可根據用戶需要選配)和全數字交流伺服系統及電機。并實現X和Z軸兩軸聯動控制。
