隨動磨床是一種高效、高精度的磨床，適用于各種軸類、盤類等零件的磨削加工。近日上海鞍提仕團隊收到了來自馬來西亞客戶的詢價，客戶主要做汽車零件生產。
客戶需要加工曲軸，曲軸是汽車部件中不可缺少的一部分，是動力來源的構成，曲軸的運動將會為發動機提供充足的動力，并且也是維持發動機運動的一個重要部件，因?yàn)榍S工作時是做垂直旋轉的運動，在做旋轉運動時難免會和其他部件產生碰撞或者摩擦，若曲軸的粗糙度高于標準區間，很大可能會對汽車動力系統一定的損害，汽車曲軸主軸頸表面的粗糙度Ra限值要小于等于0.2μm。
| 序號 | 項目 | 表面粗糙度，μm |
| 1 | 主軸頸和連桿軸頸 | Ra≤0.2 |
| 2 | 軸頸圓角 | Ra≤0.4 |
| 3 | 止推凸臺端面 | Ra≤0.3 |
| 4 | 油封軸頸 | Ra≤0.4 |
| 5 | 其他軸頸 | Ra≤0.6 |
| 6 | 主軸頸和連桿軸頸潤滑油孔口 | Ra≤0.6 |
鋼質及球磨鑄鐵曲軸軸頸直徑尺寸變化最大限值不應超過新品公稱尺寸的3%；軸頸局部凹坑深度應不超過該軸頸尺寸的3%，面積不超過該軸頸面積的20%。

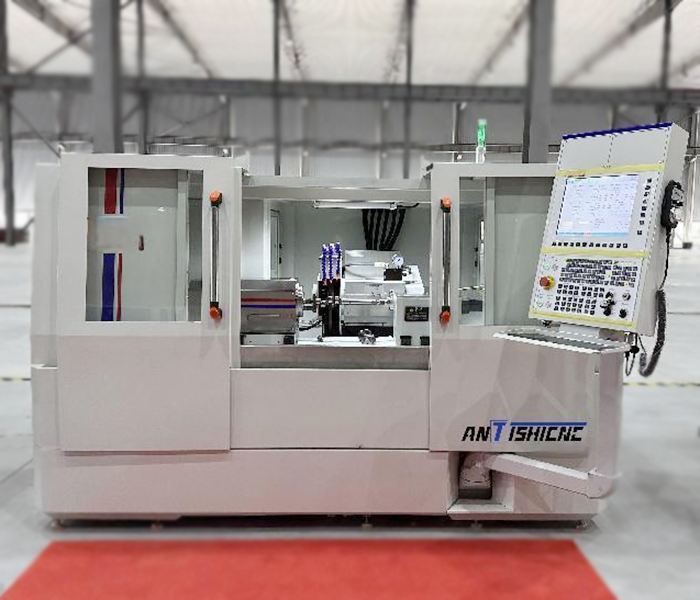

客戶要求研磨直徑在320mm以內，通過客戶的工件圖以及相關資料我們?yōu)槠渫扑]了GP32，并且根據客戶圖紙要求和客戶寄過來的未加工的樣品打樣了，如下圖，我們對樣品進行了測量，完全滿足客戶需求，客戶對我們的機器很滿意。

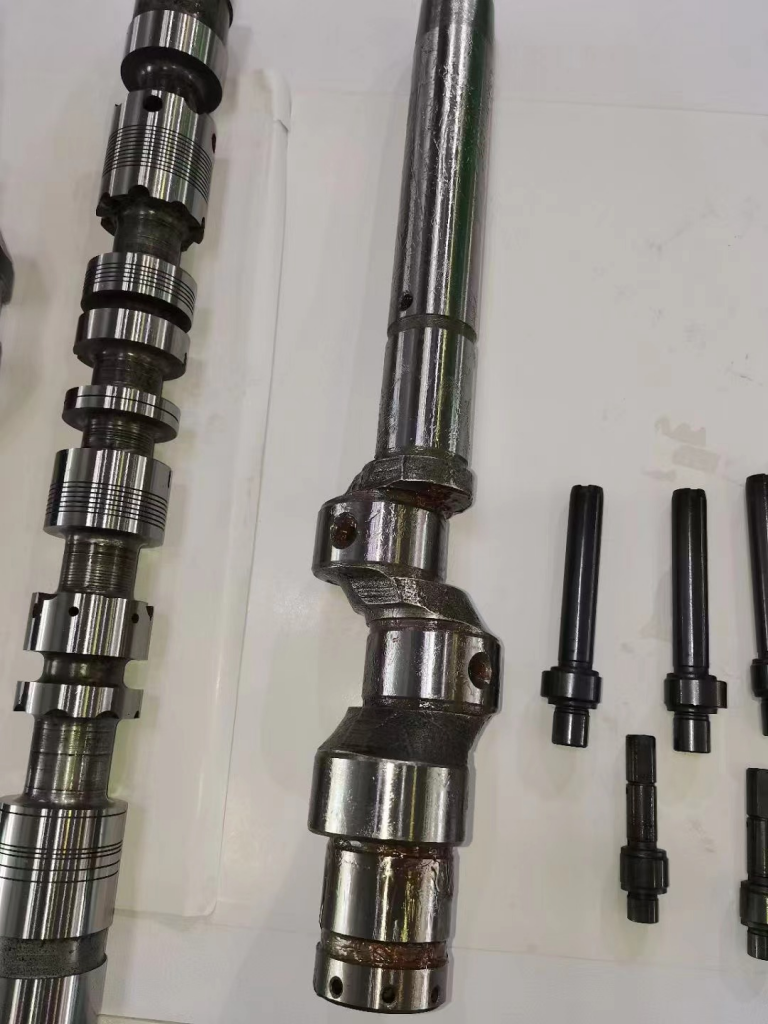

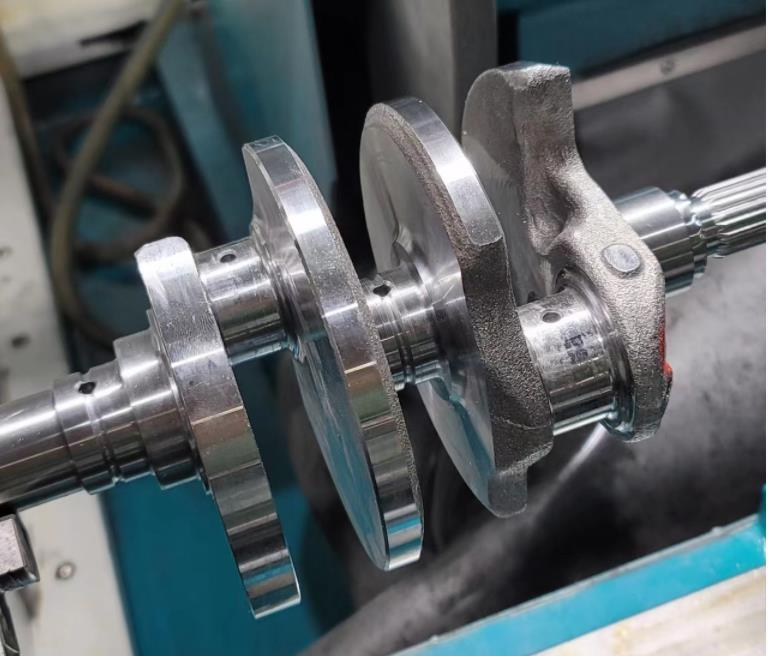

| 客戶加工樣品 | |
 |
 |
| 項目 | 參數 |
| 中心高 | 200mm |
| 最大回轉直徑 | Φ380mm |
| 最大磨削直徑 | Φ320mm |
| 兩頂之間磨削長度 | 600mm |
| 工作臺回轉（600型） | ﹢6°/-9° |
| 兩頂之間最大承重 | 60kg |
| 砂輪架 | |
| 可旋轉角度范圍（手動） | ±15° |
| 砂輪主軸類型 | 動靜壓砂輪主軸（標配油冷） |
| 砂輪主軸速度范圍 | 1650/1850/2100rpm |
| 標準砂輪尺寸（φ×W×B） | Φ450×38-50×127mm |
| 特殊砂輪尺寸（φ×W×B） | Φ510×50-80×203mm |
| 砂輪主軸電機功率 | 3.75KW/5.5KW（特殊） |
| 砂輪最高線速度 | 45m/s |
| 砂輪主軸冷卻方式 | 油冷 |
| 工件直驅頭架 | |
| 轉速范圍 無級調速 | 0-600rpm |
| 主軸錐孔錐度 | MT-4 |
| 工裝轉接套型號 | MT-4 |
| 工件頭架可旋轉角度范圍 | ﹢15°/-15° |
| 最大夾持承載（帶工裝） | 150Nm |
| 永磁同步電機功率（S1-100%/KW） | 3KW |
| 連續額定輸出扭矩（S1-100%/A） | 47.8Nm |
| 編碼器品牌 | 雷尼紹 |
| 主軸冷卻方式 | 水冷 |
| 頭架旋轉重復定位精度 | ±2arcsec |
| 軸端錐孔跳動 | ≤0.001 |
| 主軸軸端端面跳動 | ≤0.002 |
| 軸向剛度（N/um） | ≥500 |
| 徑向剛度（N/um） | ≥400 |
| 頭架移動方式 | 手動標配氣浮 |
| 尾座 | |
| 套筒直徑 | Φ50mm |
| 套筒行程 | 32mm |
| 莫氏錐度 | MT-4 |
| 尾架移動方式 | 手動標配氣浮 |
| 砂輪架進給-X軸（直線電機） | |
| X軸最大行程 | 350mm |
| X軸直線電機最大推力 | 1044-4271N |
| X軸直線電機加速度 | ≤0.2G |
| X軸最大進給速度 | 15m/min |
| HPG（電子手輪）最小進給量 | 0.0001mm |
| 可編程最小進給量 | 0.0001mm |
| 海德漢增量光柵尺最小分辨率 | 0.0001mm |
| X軸進給定位精度 | ≤0.0016mm |
| X軸進給重復定位精度 | ≤0.0014mm |
| 工作臺進給Z軸（伺服電機） | |
| Z軸行程（600型） | 600mm |
| Z軸伺服電機功率 | 2.2KW |
| Z軸最大進給速度 | 12m/min |
| HPG電子手輪最小增量 | 0.0001mm |
| 可編程最小進給量 | 0.0001mm |
| 海德漢增量光柵尺最小分辨率（選配） | 0.0005mm |
| 同心度和平行度精度 | ＜ 0.005mm |
| 控制系統 | |
| 數控系統 | 錸鈉克 |
| 軟件 | 圖形交互式界面 |
| 顯示屏 | 10.4英寸TFT彩顯 |
| 鍵盤 | 全鍵盤 |
| 內存 | 3Gb（1Gb用戶） |
| 控制軸數 | 最多可控制7軸 |
| 接口 | USB/以太網/RS232 |
| 機床電氣 | |
| 標準3相電源 | 380V 3ph 20Hz |
| 控制回路電壓 | 110vAC/24vDC. |
| 輸入電壓偏差范圍 | ﹢/-10％ |
| 滿負載功率消耗（主機） | 36KVA |
| 氣動供應 | |
| 輸入氣壓 | 5.5bar |
| 要求流量 | 40-50l/min |
| 氣源標準 | BS ISO 8573-1:2001 |
| 環境參數 | |
| 標準機床噪音 | ＜75dB（A） |
| 環境溫度 | 0-40℃ |
| 環境濕度 | ≤75％ |
| 其他 | |
| 占地尺寸 | 3800×2120mm×2000 |
| 高度 | 2170mm |
| 凈重 | 5440kg |
上海鞍提仕是一家專注于機床磨床有20余年的公司，有著高質量高服務品質的企業追求，如果你們公司也有汽車曲軸加工需求，可以隨時聯系我們，除了曲軸隨動磨床，我們還有其他各種磨床，如醫療導絲無心磨床，平面磨床，外圓磨床，工具磨床等，可以參考我們的網站。antsmachine.com
