在風電主軸、船舶推進器、大型電機轉子等高端裝備的核心制造中，如何對長度數米至十余米、重量可達數十噸的大型軸類零件進行穩定、高效、高精度的外圓磨削，一直是困擾制造業的“卡脖子”難題。傳統的工作臺移動式磨床在應對此類重型工件時，往往因移動部件質量過大而面臨剛性不足、動態響應慢、精度難以保證的瓶頸。近年來，一種名為“砂輪架移動式外圓磨床”的創新技術路徑，正以其顛覆性的結構設計，成為破解這一系列難題的關鍵答案。
一、技術革新

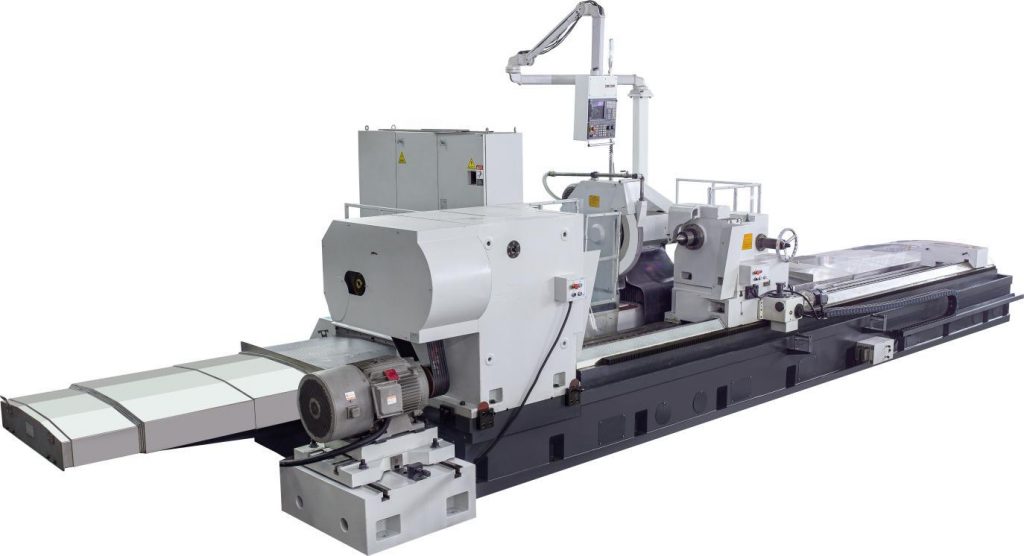

砂輪架移動式外圓磨床的核心設計理念是“工件旋轉，砂輪進給”。它將傳統布局徹底反轉：重型工件被固定于頭架與尾架之間，僅作旋轉運動；而砂輪架則集成在拖板上，承擔全部的縱向（Z軸）往復與橫向（X軸）進給運動。
這種“以動制靜”的布局，帶來了多重優勢：
- 超凡的靜態與動態剛性：機床采用一體式鑄造床身，砂輪架導軌與工作床身導軌鑄為一體，形成了極其穩固的基礎。由于重型工件無需移動，徹底避免了因工件重量壓迫導致的工作臺導軌微量變形。同時，移動部件（砂輪架及拖板）的質量遠輕于承載工件的工作臺，運動慣性小，因此能實現更高的加速度、更快的響應速度和更優異的動態精度。
- 精密的運動與導向系統：為實現納米級的進給控制，高端機型普遍采用靜壓導軌或高精度直線導軌。例如，MK1380系列機床的砂輪架導軌采用貼塑型靜壓導軌，摩擦系數極低，徹底消除了低速爬行現象，保證了運動的平穩性與精度保持性。驅動系統則采用大扭矩交流伺服電機直聯C3級精密滾珠絲杠，配合全閉環光柵尺反饋，最小分辨率可達0001mm，實現了真正的精密進給。
- 強大的核心部件——動靜壓主軸：砂輪主軸是磨床的“心臟”。為應對重載切削，砂輪架移動式磨床普遍采用動靜壓軸承主軸系統。這種主軸在啟動和低速時依靠靜壓油膜，高速時形成動壓效應，兼具高剛性、高回轉精度和優異的抗振性。ANTISHICNC的MKW系列采用此技術，使其能夠穩定進行大切深磨削，同時保證工件表面粗糙度Ra值可達32μm甚至更低。
- 靈活的工藝適應性：通過先進的數控系統（如西門子828D、發那科等）實現X、Z兩軸聯動，機床不僅能完成常規圓柱面、圓錐面的磨削，更能通過程序控制完成復雜輪廓、圓弧、多臺階軸的一次成型磨削。部分高端型號甚至增加B軸（回轉軸），使砂輪架在移動的同時能調整角度，進一步拓展了加工范圍。
二、應用
國內領先的機床制造商，上海ANTISHICNC，已將砂輪架移動式技術轉化為系列化產品，并深入應用到多個關鍵制造領域。
ANTISHICNC的解決方案：
| 系列 | 特點 |
| MKW系列 | 該系列（如MKW13100）專為單件小批量生產的大型、精密軸類零件設計。采用一體式床身和砂輪架移動式結構，工件僅旋轉，由砂輪架完成所有進給。其縱向、橫向導軌均采用V-平開式節流靜壓導軌，摩擦系數低，精度保持性極佳。砂輪架主軸采用動靜壓軸瓦結構，特別適合磨削船舶主軸、機車車軸、大型電機轉子等IT5~IT6級精度的零件。 |
| MKZW系列 | 如MKZW1350/1363TA系列，為兩軸聯動數控外圓磨床，可配置西門子或國產華中數控系統，適用于以絲桿為代表的典型軸類零件精密磨削 |
| ANTS-010數控高速雙砂輪架橋殼/車軸磨床 | 這是針對汽車行業高效生產的典范之作。機床采用雙砂輪架斜置切入成型磨削布局。可對汽車橋殼或車軸的兩端外圓、圓弧及端面進行一次裝夾、同步完成全部磨削。這完全消除了二次裝夾帶來的誤差，并將生產效率提升數倍，特別適用于大批量流水線作業。 |
| MKKZ系列寬砂輪重載磨床 | 針對電機軸、曲軸、膠輥等需要大余量去除的零件，該系列裝備了寬度達300mm的寬砂輪及特制的動靜壓流體軸承主軸，專為重載磨削優化。配合徑向自動測量儀實現全閉環控制，能穩定地將外圓精度控制在0.003mm以內，滿足了高效、高一致性生產的需求。 |
| MCD（程控頂磨型）、MKD（數控頂磨型）系列 | 頂磨型機床特別適合磨削重型零件，操作簡便，效率高 |
應用案例：

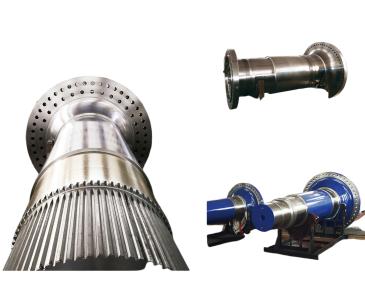

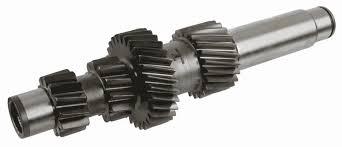

| 新能源電機軸 | 變速箱齒輪軸 | 風電主軸 |
 |
 |
 |
| 水電輪機軸 | 大型軋輥 | 永磁同步電機套筒 |
 |
 |
 |
砂輪架移動式外圓磨床作為解決此類零件精密加工難題的關鍵設備，市場前景廣闊。ANTISHICNC憑借其在該領域的技術積累和持續創新，不僅鞏固了在傳統船舶、重型機械行業的優勢，更積極向新能源、航空航天、工程機械等新興領域拓展。
如果您有磨床方面的需求，歡迎聯系上海ANTISHICNC
官網：www.antsmachine.com
