在鋸切機械設備領域，傳統帶鋸床在切割軸狀工件兩端時，存在諸多弊端。工件需調轉方向分次切割，這易導致兩端切割形狀和距離出現誤差，影響使用，操作也不便。為解決這些問題，鞍提仕發明了一種高鐵車軸專用鋸床。
機器結構
整體結構：包括基座、固定夾緊機構和兩個機床。固定夾緊機構用于夾緊軸柱狀工件，兩個機床分別位于工件兩頭，機床與基座間有驅動裝置，可使兩機床同步靠近或遠離。
驅動裝置：由控制器、控制按鈕和兩個動力裝置組成。基座設導軌，機床在動力裝置驅動下沿導軌運動，控制按鈕能同步控制兩動力裝置工作狀態，實現機床單獨或同步移動。動力裝置包含兩組伺服電機和滾珠絲桿，通過電機驅動絲桿轉動，帶動機床移動。
機床結構：機床包括鋸架、床身、立柱和升降油缸，兩個機床上的升降油缸由一個液壓缸控制進油量，實現鋸架同步上升或下降，也可單獨控制單個鋸架。
固定夾緊機構：有支撐架、虎鉗夾緊裝置和固定卡槽。虎鉗夾緊裝置有兩組間隔虎鉗，固定卡槽有 V 形槽狀凹陷，可卡住工件，且機床鋸切進料口、虎鉗口和固定卡槽凹陷在同一直線上，保證工件固定穩定。
其他裝置：基座側部設行程控制機構，可控制機床移動距離并檢測誤差。鋸切出料口下方有料頭收集箱，進料口下方有排屑裝置及沉屑收集裝置，保持機床清潔。

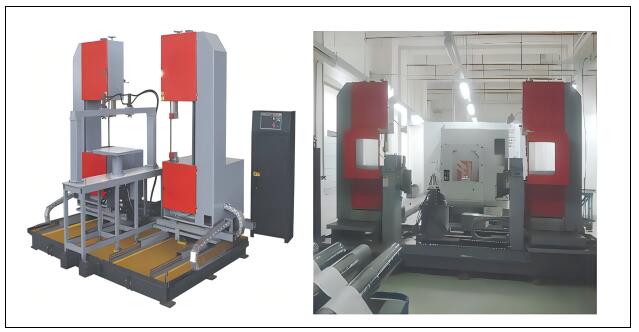

圖片說明
參數
| 型號 | G5360/1700/7000 | |
| 切割能力 | 喉高 | 600mm |
| 喉深 | 1700mm | |
| 行程 | 7000mm | |
| 鋸條 | 速度 | 15-80 ?m/min |
| 尺寸 | 54×1.6 mm | |
| 張緊方式 | Hydraulic | |
| 導向裝置 | 硬質合金 | |
| 清潔 | 鋼絲刷、沖水清潔 | |
| 電機功率 | 鋸條 | 11kw |
| 液壓 | 2.2kw | |
| 冷卻 | 0.37kw | |
| 進給 | 2kw(伺服電機) | |
| 虎鉗 | 使用擋塊的 T 型槽工作臺 | |
| 工作進給 | 起重機或者叉車 | |
| 標配： | ||
| 1. 鋼絲刷 | ||
| 2. 工作燈. | ||
| 3. 雙金屬鋸條*1 | ||
| 4. 工具和工具箱 | ||
| 5. 激光燈 | ||
使用方式
安裝使用時，將工件放于固定卡槽，用虎鉗夾緊，通過控制器控制機床移動至合適位置即可切割。該帶鋸床實現單操控雙機床同時切割軸狀工件兩端，提高工作效率和鋸切質量。
該帶鋸床實現了單操控雙機床對軸狀工件兩端的同時切割，極大地提高了工作效率，保證了鋸切質量，操作便捷，為軸狀工件的加工帶來了新的解決方案。
如果您也有此方面的需求，歡迎聯系上海鞍提仕團隊，我們會有專人為您對接。
您可以訪問我們的官網: www.antsmachine.com
或者發送郵件至：contact@antsmachine.com
關鍵詞：帶鋸，高鐵車軸，鋸床
